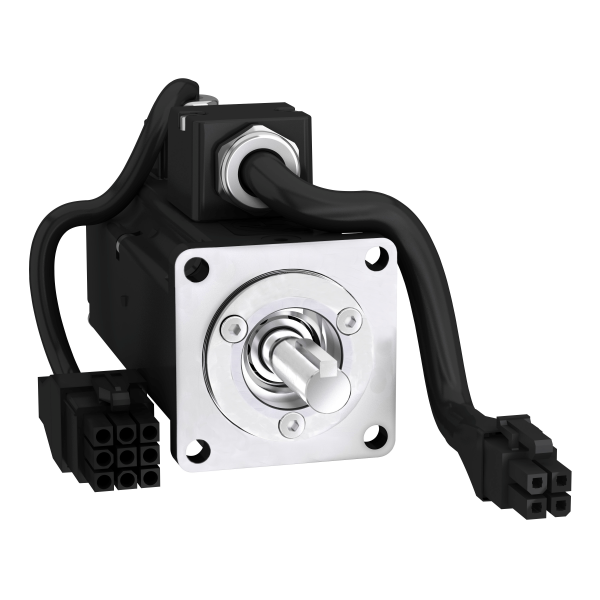

Moteur bch2 40mm 50w code ur 20-bit joint

Description

Caractéristiques principales :

Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2

Caractéristiques complémentaires :

Vitesse mécanique maximum : 5000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 0,54 A
Couple continu à l'arrêt : 0.16 N.m for LXM28A at 0.64 A, 220 V, single phase0.16 N.m for LXM28A at 0.64 A, 220 V, three phase0.16 N.m for LXM26D at 0.64 A, 220 V, single phase0.16 N.m for LXM26D at 0.64 A, 220 V, three phase
Alimentation continue : 50 W
Couple crête à l’arrêt : 0.48 N.m for LXM28A at 0.64 A, 220 V, single phase0.48 N.m for LXM28A at 0.64 A, 220 V, three phase0.48 N.m for LXM26D at 0.64 A, 220 V, single phase0.48 N.m for LXM26D at 0.64 A, 220 V, three phase
Puissance de sortie nominale : 50 W for LXM28A at 0.64 A, 220 V, single phase50 W for LXM28A at 0.64 A, 220 V, three phase50 W for LXM26D at 0.64 A, 220 V, single phase50 W for LXM26D at 0.64 A, 220 V, three phase
Couple nominal : 0.16 N.m for LXM28A at 0.64 A, 220 V, single phase0.16 N.m for LXM28A at 0.64 A, 220 V, three phase0.16 N.m for LXM26D at 0.64 A, 220 V, single phase0.16 N.m for LXM26D at 0.64 A, 220 V, three phase
Vitesse nominale : 3000 rpm for LXM28A at 0.64 A, 220 V, single phase3000 rpm for LXM28A at 0.64 A, 220 V, three phase3000 rpm for LXM26D at 0.64 A, 220 V, single phase3000 rpm for LXM26D at 0.64 A, 220 V, three phase
Courant maximal irms : 1.77 A pour LXM28Aà 0.05 kW, 220 V1.77 A pour LXM26Dà 0.05 kW, 220 V
Courant permanent maximum : 0,59 A

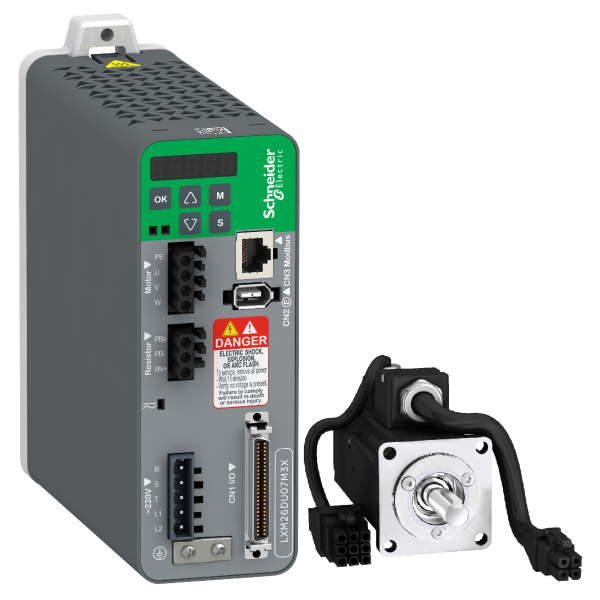

Compatibilité produit : LXM28A servo drive motor at 0.05 kW, 220 V, single phaseLXM26D servo variateur moteur à 0.05 kW, 220 V, triphaséLXM28A servo variateur moteur à 0.05 kW, 220 V, triphaséLXM26D servo variateur moteur à 0.05 kW, 220 V, monophasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 8 mm
Longueur de l'axe : 25 mm
Largeur clavette : 3 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 40 mm
Raccordement électrique : Fil nu
Constante de couple : 0.3 N.m/Aà 20 °C
Constante de fem : 18 V/krpm at 20 °C
Inertie du rotor : 0.054 kg.cm²
Résistance du stator : 31 Ohmà 20 °C
Inductance du stator : 24.7 mHà 20 °C
Constante de temps électrique du stator : 0.8 ms at 20 °C
Force radiale maximale fr : 85 N 3000 Tr/mn
Force axiale maximale fa : 40 N
Puissance d'accrochage des freins : 4,35 W
Type de refroidissement : Convection naturelle
Longueur : 82 mm
Nombre de taille moteur : 1
Diamètre du centrage : 30 mm
Profondeur du diamètre de centrage : 3 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 46 mm
Distance épaulement de l'arbre bride : 3 mm
Poids : 0.4 kg
