Photo(s) non contractuelle(s)

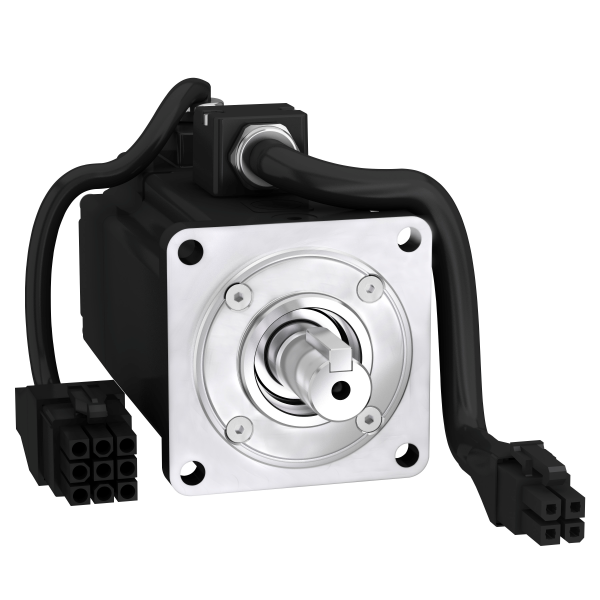

Moteur bch2 60mm 200w cod eur 20-bit join
536.16 € HT 643.39 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 44-49 jours Délai estimatif
Jusqu'à 1286 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 5000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 1,11 A
Couple continu à l'arrêt : 0.64 N.m for LXM28A at 1.5 A, 220 V, single phase0.64 N.m for LXM28A at 1.5 A, 220 V, three phase
Alimentation continue : 200 W
Couple crête à l’arrêt : 1.92 N.m for LXM28A at 1.5 A, 220 V, single phase1.92 N.m for LXM28A at 1.5 A, 220 V, three phase
Puissance de sortie nominale : 200 W for LXM28A at 1.5 A, 220 V, single phase200 W for LXM28A at 1.5 A, 220 V, three phase
Couple nominal : 0.64 N.m for LXM28A at 1.5 A, 220 V, single phase0.64 N.m for LXM28A at 1.5 A, 220 V, three phase
Vitesse nominale : 3000 rpm for LXM28A at 1.5 A, 220 V, single phase3000 rpm for LXM28A at 1.5 A, 220 V, three phase
Courant maximal irms : 4.31 A pour LXM28Aà 0.2 kW, 220 V
Courant permanent maximum : 1,3 A
Compatibilité produit : LXM28A servo variateur moteur à 0.2 kW, 220 V, monophaséLXM28A servo variateur moteur à 0.2 kW, 220 V, triphasé
Type d'arbre : Arbre lisse
Diamètre de l'axe : 14 mm
Longueur de l'axe : 30 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 60 mm
Raccordement électrique : Fil nu
Constante de couple : 0.58 N.m/Aà 20 °C
Constante de fem : 35 V/ktr/mnà 20 °C
Inertie du rotor : 0.16 kg.cm²
Résistance du stator : 12.2 Ohm à 20 °C
Inductance du stator : 22.5 mHà 20 °C
Constante de temps électrique du stator : 1.84 ms at 20 °C
Force radiale maximale fr : 200 N 3000 Tr/mn
Force axiale maximale fa : 70 N
Puissance d'accrochage des freins : 11,2 W
Type de refroidissement : Convection naturelle
Longueur : 104 mm
Nombre de taille moteur : 1
Diamètre du centrage : 50 mm
Profondeur du diamètre de centrage : 5,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 70 mm
Distance épaulement de l'arbre bride : 5.5 mm
Poids : 1.02 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 8,1 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 40,0 °C |
| Puissance nominale à fréquence assignée | 0,4 kW |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 60,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,64 kN |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
