Photo(s) non contractuelle(s)

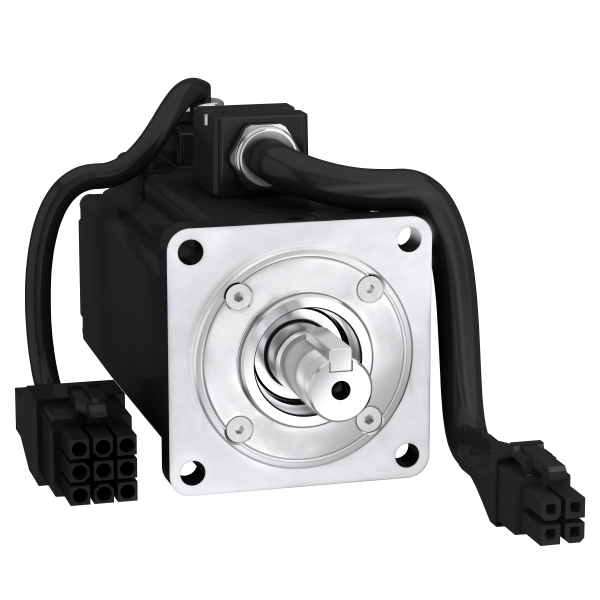

Moteur bch2 60mm 400w cod eur 20-bit clav
691.00 € HT 829.20 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 56-61 jours Délai estimatif
Jusqu'à 1658 points de fidélité en achetant ce produit
Schneider Electric
SCHGBX060003K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 3
Non géré en stock
A commander
518.91 € HT 622.69 € TTC
Schneider Electric
SCHGBX060005K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 5
Non géré en stock
A commander
518.91 € HT 622.69 € TTC
Schneider Electric
SCHGBX060008K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 8
Non géré en stock
A commander
518.91 € HT 622.69 € TTC
Schneider Electric
SCHGBX060010K
Reducteur planetaire 60mm , rapport 10
Non géré en stock
A commander
801.79 € HT 962.15 € TTC
Schneider Electric
SCHGBX060012K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 12
Non géré en stock
A commander
647.33 € HT 776.80 € TTC
Schneider Electric
SCHGBX060015K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 15
Non géré en stock
A commander
647.33 € HT 776.80 € TTC
Schneider Electric
SCHGBX060020K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 20
Non géré en stock
A commander
647.33 € HT 776.80 € TTC
Schneider Electric
SCHGBX060025K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 25
Non géré en stock
A commander
647.33 € HT 776.80 € TTC
Schneider Electric
SCHVW3M1C12
Lxm26/28 connecteur cn1 i o
Non géré en stock
A commander
99.89 € HT 119.87 € TTC
Schneider Electric
SCHVW3M1C13
Lxm26/28 module io, 0.5m cable
Non géré en stock
A commander
485.39 € HT 582.47 € TTC
Schneider Electric
SCHVW3M2207
10 CONNECTEURS POUR BUS DC
Non géré en stock
A commander
100.45 € HT 120.54 € TTC
Schneider Electric
SCHVW3M5D1AR15
Cable moteur 1,5m 0,82mm2 , bch2 cable vo
Non géré en stock
A commander
81.24 € HT 97.49 € TTC
Schneider Electric
SCHVW3M5D1AR30
Cable moteur 3m 0,82mm2, bch2 cable vola
Non géré en stock
A commander
95.93 € HT 115.12 € TTC
Schneider Electric
SCHVW3M5D1AR50
Cable moteur 5m binde 0,8 2mm2, bch2 cabl
Non géré en stock
A commander
144.18 € HT 173.02 € TTC
Schneider Electric
SCHVW3M7101R01
5 CABLES CHAINAGE DC BUS LXM 32 0.1M
Non géré en stock
A commander
92.18 € HT 110.62 € TTC
Schneider Electric
SCHVW3M7102R150
CABLE, BUS DC, 5,3 MM2, B LINDE, 15M
Non géré en stock
A commander
655.20 € HT 786.24 € TTC
Schneider Electric
SCHVW3M8D1A
Bch2 kit conn. codeur, ca ble volant
Non géré en stock
A commander
273.32 € HT 327.98 € TTC
Schneider Electric
SCHVW3M8D1AR15
Cable codeur 1,5m blinde, bch2 cable vol
Non géré en stock
A commander
171.26 € HT 205.51 € TTC
Schneider Electric
SCHVW3M8D1AR30
Cable codeur 3m blinde, b ch2 cable volan
Non géré en stock
A commander
200.52 € HT 240.62 € TTC
Schneider Electric
SCHVW3M8D1AR50
Cable codeur 5m blinde, b ch2 cable volan
Non géré en stock
A commander
259.32 € HT 311.18 € TTC
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 5000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 2,19 A
Couple continu à l'arrêt : 1.27 N.m for LXM28A at 2.6 A, 220 V, single phase1.27 N.m for LXM28A at 2.6 A, 220 V, three phase
Alimentation continue : 400 W
Couple crête à l’arrêt : 3.81 N.m for LXM28A at 2.6 A, 220 V, single phase3.81 N.m for LXM28A at 2.6 A, 220 V, three phase
Puissance de sortie nominale : 400 W for LXM28A at 2.6 A, 220 V, single phase400 W for LXM28A at 2.6 A, 220 V, three phase
Couple nominal : 1.27 N.m for LXM28A at 2.6 A, 220 V, single phase1.27 N.m for LXM28A at 2.6 A, 220 V, three phase
Vitesse nominale : 3000 rpm for LXM28A at 2.6 A, 220 V, single phase3000 rpm for LXM28A at 2.6 A, 220 V, three phase
Courant maximal irms : 7.76 A pour LXM28Aà 0.4 kW, 220 V
Courant permanent maximum : 2,5 A
Compatibilité produit : LXM28A servo variateur moteur à 0.4 kW, 220 V, monophaséLXM28A servo variateur moteur à 0.4 kW, 220 V, triphasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 14 mm
Longueur de l'axe : 30 mm
Largeur clavette : 5 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 60 mm
Raccordement électrique : Fil nu
Constante de couple : 0.58 N.m/Aà 20 °C
Constante de fem : 35 V/ktr/mnà 20 °C
Inertie du rotor : 0.27 kg.cm²
Résistance du stator : 5.2 Ohm à 20 °C
Inductance du stator : 12 mHà 20 °C
Constante de temps électrique du stator : 2.31 msà 20 °C
Force radiale maximale fr : 200 N 3000 Tr/mn
Force axiale maximale fa : 70 N
Puissance d'accrochage des freins : 11,2 W
Type de refroidissement : Convection naturelle
Longueur : 129 mm
Nombre de taille moteur : 2
Diamètre du centrage : 50 mm
Profondeur du diamètre de centrage : 5,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 70 mm
Distance épaulement de l'arbre bride : 5.5 mm
Poids : 1.45 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 14,0 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 40,0 °C |
| Puissance nominale à fréquence assignée | 0,75 kW |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 60,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,64 kN |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
