Photo(s) non contractuelle(s)

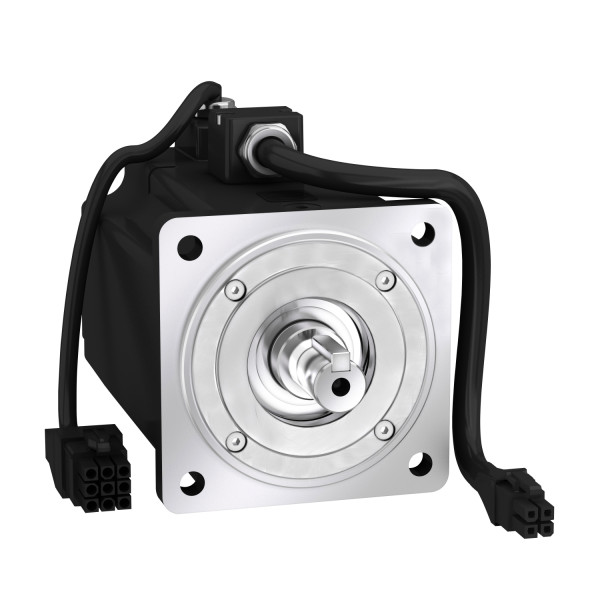

Moteur bch2 80mm 750w cod eur 20-bit clav
664.58 € HT 797.50 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 44-49 jours Délai estimatif
Jusqu'à 1595 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 5000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 4,01 A
Couple continu à l'arrêt : 2.39 N.m for LXM28A at 4.5 A, 220 V, single phase2.39 N.m for LXM28A at 4.5 A, 220 V, three phase
Alimentation continue : 750 W
Couple crête à l’arrêt : 7.16 N.m for LXM28A at 4.5 A, 220 V, single phase7.16 N.m for LXM28A at 4.5 A, 220 V, three phase
Puissance de sortie nominale : 750 W for LXM28A at 4.5 A, 220 V, single phase750 W for LXM28A at 4.5 A, 220 V, three phase
Couple nominal : 2.39 N.m for LXM28A at 4.5 A, 220 V, single phase2.39 N.m for LXM28A at 4.5 A, 220 V, three phase
Vitesse nominale : 3000 rpm for LXM28A at 4.5 A, 220 V, single phase3000 rpm for LXM28A at 4.5 A, 220 V, three phase
Courant maximal irms : 13.23 A for LXM28A at 0.75 kW, 220 V
Courant permanent maximum : 4,29 A
Compatibilité produit : LXM28A servo variateur moteur à 0.75 kW, 220 V, triphaséLXM28A servo variateur moteur à 0.75 kW, 220 V, monophasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 19 mm
Longueur de l'axe : 35 mm
Largeur clavette : 6 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 80 mm
Raccordement électrique : Fil nu
Constante de couple : 0.6 N.m/A at 20 °C
Constante de fem : 36 V/krpm at 20 °C
Inertie du rotor : 1.54 kg.cm²
Résistance du stator : 1.5 Ohm à 20 °C
Inductance du stator : 6.1 mHà 20 °C
Constante de temps électrique du stator : 4.07 msà 20 °C
Force radiale maximale fr : 332 N 3000 Tr/mn
Force axiale maximale fa : 115 N
Puissance d'accrochage des freins : 10,2 W
Type de refroidissement : Convection naturelle
Longueur : 138 mm
Nombre de taille moteur : 2
Diamètre du centrage : 70 mm
Profondeur du diamètre de centrage : 4 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 90 mm
Distance épaulement de l'arbre bride : 4 mm
Poids : 2.9 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 4,8 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 40,0 °C |
| Puissance nominale à fréquence assignée | 0,2 kW |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 80,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,64 kN |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
