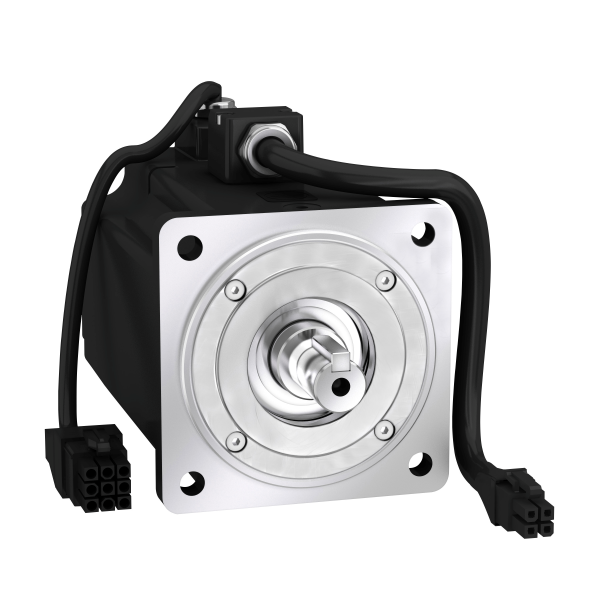

Moteur bch2 80mm 750w cod eur 20-bit join

827.93 € HT 993.52 € TTC

Dont éco participation : 0.06 €

Marque Schneider Electric

Référence BCH2LF0733CF5C

EAN 3606480733871

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :

Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2

Caractéristiques complémentaires :

Vitesse mécanique maximum : 5000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 4,01 A
Couple continu à l'arrêt : 2.39 N.m for LXM28A at 4.5 A, 220 V, single phase2.39 N.m for LXM28A at 4.5 A, 220 V, three phase2.39 N.m for LXM26D at 4.5 A, 220 V, single phase2.39 N.m for LXM26D at 4.5 A, 220 V, three phase
Alimentation continue : 750 W
Couple crête à l’arrêt : 7.16 N.m for LXM28A at 4.5 A, 220 V, single phase7.16 N.m for LXM28A at 4.5 A, 220 V, three phase7.16 N.m for LXM26D at 4.5 A, 220 V, single phase7.16 N.m for LXM26D at 4.5 A, 220 V, three phase
Puissance de sortie nominale : 750 W for LXM28A at 4.5 A, 220 V, single phase750 W for LXM28A at 4.5 A, 220 V, three phase750 W for LXM26D at 4.5 A, 220 V, single phase750 W for LXM26D at 4.5 A, 220 V, three phase
Couple nominal : 2.39 N.m for LXM28A at 4.5 A, 220 V, single phase2.39 N.m for LXM28A at 4.5 A, 220 V, three phase2.39 N.m for LXM26D at 4.5 A, 220 V, single phase2.39 N.m for LXM26D at 4.5 A, 220 V, three phase
Vitesse nominale : 3000 rpm for LXM28A at 4.5 A, 220 V, single phase3000 rpm for LXM28A at 4.5 A, 220 V, three phase3000 rpm for LXM26D at 4.5 A, 220 V, single phase3000 rpm for LXM26D at 4.5 A, 220 V, three phase
Courant maximal irms : 13.23 A for LXM28A at 0.75 kW, 220 V13.23 A pour LXM26Dà 0.75 kW, 220 V
Courant permanent maximum : 4,29 A

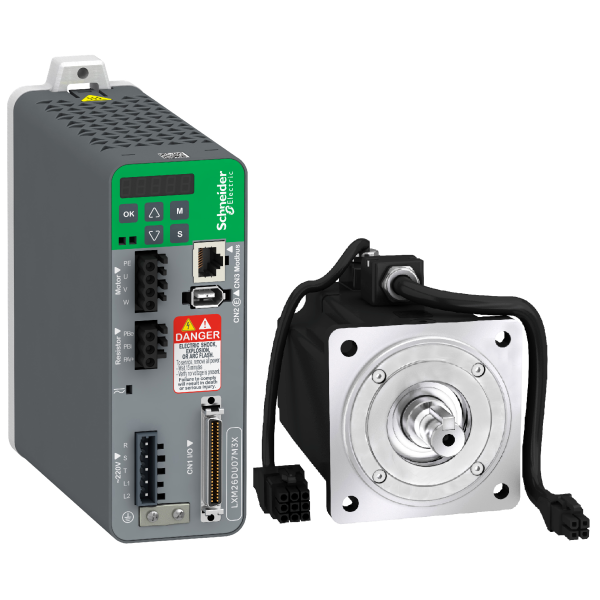

Compatibilité produit : LXM26D servo variateur moteur à 0.75 kW, 220 V, triphaséLXM28A servo variateur moteur à 0.75 kW, 220 V, triphaséLXM26D servo variateur moteur à 0.75 kW, 220 V, monophaséLXM28A servo variateur moteur à 0.75 kW, 220 V, monophasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 19 mm
Longueur de l'axe : 35 mm
Largeur clavette : 6 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Avec
Couple statique : 2.5 N.m pour appareil seul
Support de montage : Bride standard asiatique
Taille bride moteur : 80 mm
Raccordement électrique : Fil nu
Constante de couple : 0.6 N.m/A at 20 °C
Constante de fem : 36 V/krpm at 20 °C
Inertie du rotor : 1.24 kg.cm²
Résistance du stator : 1.5 Ohm à 20 °C
Inductance du stator : 6.1 mHà 20 °C
Constante de temps électrique du stator : 4.07 msà 20 °C
Force radiale maximale fr : 332 N 3000 Tr/mn
Force axiale maximale fa : 115 N
Puissance d'accrochage des freins : 10,2 W
Type de refroidissement : Convection naturelle
Longueur : 178 mm
Nombre de taille moteur : 2
Diamètre du centrage : 70 mm
Profondeur du diamètre de centrage : 4 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 90 mm
Distance épaulement de l'arbre bride : 4 mm
Poids : 3.6 kg

Les avis clients

Caractéristiques techniques

Modèle Moteur synchrone triphasé
Type de tension Ac
Calibre/courant nominal assigné (in) 3,0 A
Tension assignée (ue) 220,0 V
Nombre de phases 3,0
Classe d’efficience énergétique Autre
Type de construction Autre
Nombre de pôles 3,0
Fréquence assignée 60,0 Hz
Température d'utilisation 40,0 °C
Puissance nominale à fréquence assignée 0,1 kW
Indice de protection (ip) Ip65
Cycle de sollicitation Autre
Taille de cadre conformément à iec 80,0 mm
Efficacité à pleine charge 0,0 %
Rapport de courant de démarrage 0,0
Rapport de couple au démarrage 0,0
Rapport de couple de décrochage 0,0
Tension de chauffage anti-condensation 0,0 V
Puissance de sortie de chauffage anti-condensation 0,0 W
Avec résistance à coefficient de température positif Non
Avec détecteur-thermomètre à résistance (rtd) Non
Sécurité intrinsèque Sans
Capacité de surcharge Non
Méthode de refroidissement Autre
Finition du bout d'arbre Clé
Isolation à imprégnation globale Autre
Adapté à la régulation de fréquence Non
Palier Autre
Classe d’isolation selon iec Autre
Avec protection contre la condensation Non
Couple de rotation nominal 0,64 kN
Vitesse de rotation assignée à fréquence assignée 3000,0 1/min
Matériau du boîtier/corps Autre
