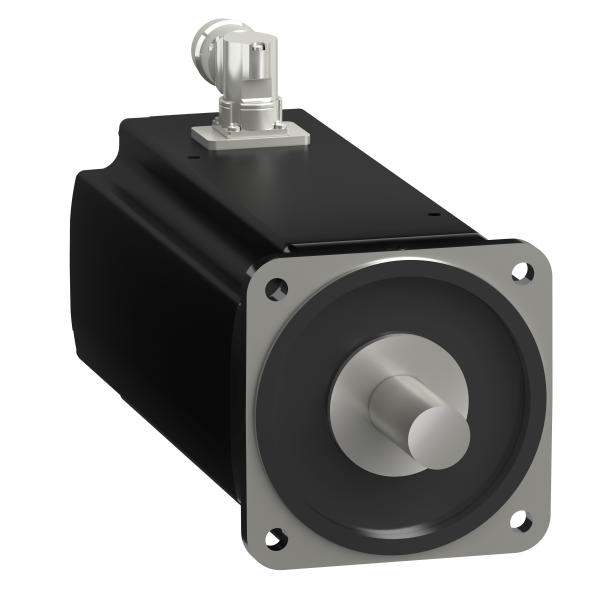

Motor 190mm iec 96nm ip65 9.9kw no key e
8830.66 € HT 10596.79 € TTC
Dont éco participation : 1.08 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 12000 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Fonction produit : Servo moteur
Nom abrégé de l'appareil : BMH
Vitesse mécanique maximum : 3000 Tr/mn
Couple continu à l'arrêt : 100 N.m pour LXM32MC10N4 40 Aà 400 V triphasé100 N.m pour LXM32MC10N4 40 Aà 480 V triphasé
Couple crête à l’arrêt : 230 N.m pour LXM32MC10N4 40 Aà 400 V triphasé230 N.m pour LXM32MC10N4 40 Aà 480 V triphasé
Puissance de sortie nominale : 9800 W pour LXM32MC10N4 40 Aà 400 V triphasé9800 W pour LXM32MC10N4 40 Aà 480 V triphasé
Couple nominal : 46.8 N.m pour LXM32MC10N4 40 Aà 400 V triphasé46.8 N.m pour LXM32MC10N4 40 Aà 480 V triphasé
Vitesse nominale : 2000 tr/min pour LXM32MC10N4 40 Aà 400 V triphasé2000 tr/min pour LXM32MC10N4 40 Aà 480 V triphasé
Type d'arbre : Avec clavette
Degré de protection ip : IP65 (standard)IP67 (avec kit IP67)
Résolution du retour vitesse : 131 072 points/tour
Frein de parking : Avec
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteurs orientables à angle droit
Caractéristiques complémentaires :
Compatibilité de gamme : Lexium 32
[us] tension d'alimentation : 480 V
Nombre de phases réseau : Triphasé
Courant continu à l'arrêt : 40 A
Courant maximal irms : 100 A pour LXM32MC10N4100 A
Courant permanent maximum : 100 A
Second arbre : Sans avec deuxième extrémité d’arbre
Diamètre de l'axe : 38 mm
Longueur de l'axe : 80 mm
Largeur clavette : 10 mm
Type de retour : Sinocs Hiperface monotour
Couple statique : 80 N.m (frein de parking)
Taille bride moteur : 190 mm
Nombre de taille moteur : 4
Constante de couple : 2.5 N.m/Aà 120 °C
Constante de fem : 168 V/krpmà 120 °C
Nombre de pôles de moteur : 10
Inertie du rotor : 298.2 kg.cm²
Résistance du stator : 0.16 Ohmà 20 °C
Inductance du stator : 4.74 mHà 20 °C
Constante de temps électrique du stator : 29.6 msà 20 °C
Force radiale maximale fr : 3800 Nà 1000 Tr/mn3700 Nà 2000 Tr/mn3600 Nà 3000 Tr/mn
Force axiale maximale fa : 0,2 x Fr
Puissance d'accrochage des freins : 40 W
Type de refroidissement : Convection naturelle
Longueur : 456 mm
Diamètre du centrage : 180 mm
Profondeur du diamètre de centrage : 4 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 215 mm
Poids : 62.6 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 40,0 A |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Puissance nominale à fréquence assignée | 9,8 kW |
| Indice de protection (ip) | Ip65 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 46,8 kN |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Matériau du boîtier/corps | Autre |
