Photo(s) non contractuelle(s)

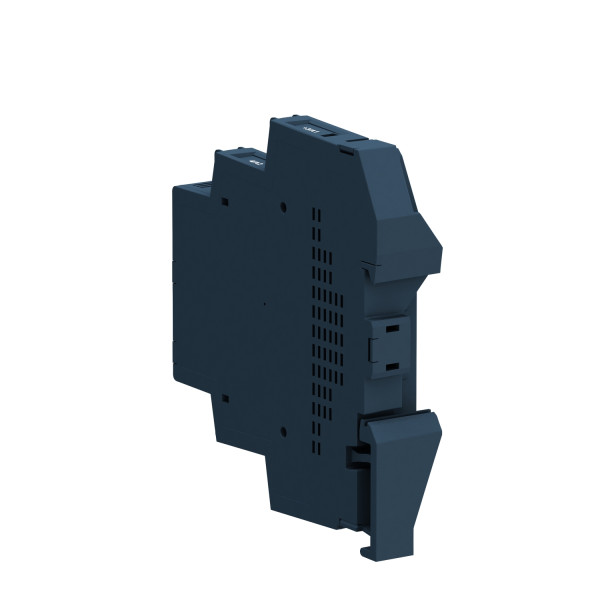

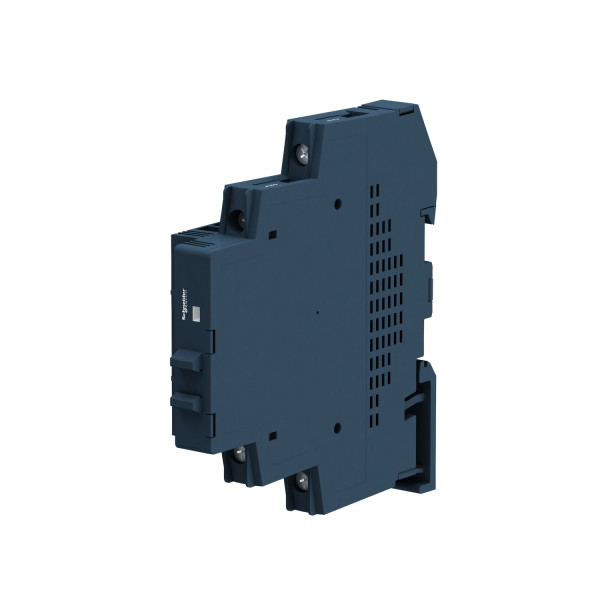

1 PHASE SSRELAIS 280VAC 1 2A 230VAC
59.01 € HT 70.81 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 141 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Type de produit ou de composant : Relais statique
- Nom abrégé d'appareil : SSM
- Nombre de canaux : 1
- Nombre de phases réseau : Monophasé
- Support de montage : Rail DIN symétrique
- In courant assigné d'emploi : 12 A
- Tension de sortie : 24...280 V c.a.
- Tension circuit de commande : 200...265 V c.a.
- Description des contacts : 1 "F"
- Couple de serrage : 0.5...0.8 N.m pour entrée / 0.5...0.8 N.m pour sortie
- Mode de raccordement : Bornes à vis 1 x 0.3...1 x 2.5 mm² pour sortie - AWG 22...AWG 14 / Bornes à vis 1 x 0.3...1 x 1.5 mm² pour entrée - AWG 22...AWG 16
- Capacitance unbalance : <= 10 pF pour entrée/sortie
- Résistance d'isolement : 1000 M' à 500 V DC
- Signalisation locale : LED vert pour état d'entrée
- Tension de commutation : >= 200 V c.a. marche / <= 90 V c.a. arrêt
- Limites du courant d'entrée : 2.5...3.5 mA
- Type de sortie statique : Commutation tension nulle / SCR output
- Courant de charge : 0.00015...12 A
- Tension absolue maximale : 600 V
- Courant de pointe : <= 715 A pour 16.6 ms / <= 750 A pour 20 ms
- Tension de déchet : <= 1.3 V en marche
- Puissance moteur hp : 0.33 hp à 40 °C 240 V AC
- Maximum i²t pour la fusion : 2560 A².s pour 10 ms à 50 Hz half cycle / 2330 A².s pour 8.33 ms à 60 Hz half cycle
- Courant de fuite : <= 0.1 mA arrêt
- Dv/dt : 500 V/µs arrêt à tension maximum
- Temps de réponse : 0,5 cycle marche / 30 ms arrêt
- Facteur de puissance : >= 0.5 avec charge maximale
- Catégorie de surtension : III
- Largeur : 18 mm
- Hauteur : 90.3 mm
- Profondeur : 83.7 mm
- Masse du produit : 0.09 kg
Ancien produit : Telemecanique SSM1A112P7
Legrand
LEG089906
Lampes à câbler 230 V - néon orange forte luminescence - consommation 0,4 W
5,0 (6)
En stock
17 produit(s) disponible(s)
3.42 € HT 4.10 € TTC
Legrand
LEG090460
Interrupteur ou Va-et-Vient Plexo Legrand Gris Etanche IP66 – à Voyant – Monobloc Complet – 10 A – 250 V
5,0 (2)
En stock
4 produit(s) disponible(s)
31.02 € HT 37.22 € TTC
Legrand
LEG090465
Prise de Courant Plexo Legrand Grise 2 P+T – Etanche - 16 A – 250 V - avec Volet IP66 Fiche Engagée
5,0 (2)
En stock
3 produit(s) disponible(s)
50.75 € HT 60.90 € TTC
Legrand
LEG407785
Disjoncteur DX3 6000 Legrand -vis/vis- 2p-230/400v~ -20a-10ka - courbe c - protect départ
5,0 (1)
En stock
1 produit(s) disponible(s)
33.61 € HT 40.33 € TTC
Legrand
LEG407790
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ
5,0 (1)
Rupture temporaire
A commander
40.08 € HT 48.10 € TTC
Legrand
LEG412931
Voyant à LED Double Vert et Rouge 110 V à 400 V 1 Module CX3 Legrand
En stock
4 produit(s) disponible(s)
17.52 € HT 21.02 € TTC
Caractéristiques techniques
| Nombre de phases | 1 |
| Adapté à un montage sur rail | Oui |
| Tension d'alimentation de courant nominal us à ca 50 hz | 265 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 265 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 200 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 200 V |
| Tension de fonctionnement | 280 V |
| Tension de fonctionnement | 24 V |
| Type de tension d'actionnement | Ac |
| Commutation au passage à zéro | Non |
| Courant de fonctionnement nominal à ca-1 | 12 A |
| Courant de fonctionnement nominal à ca-3 | 12 A |
| Courant de fonctionnement nominal à ca-51 | 12 A |
| Courant de fonctionnement nominal à ca-53a | 12 A |
| Courant de fonctionnement nominal à ca-53b | 12 A |
