Photo(s) non contractuelle(s)

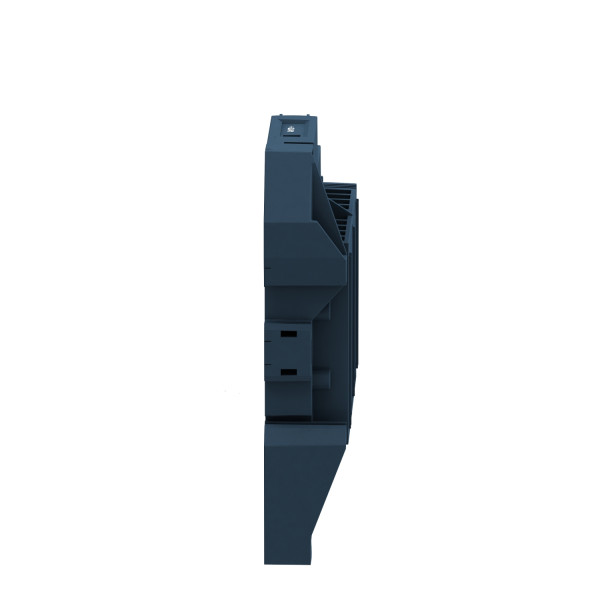

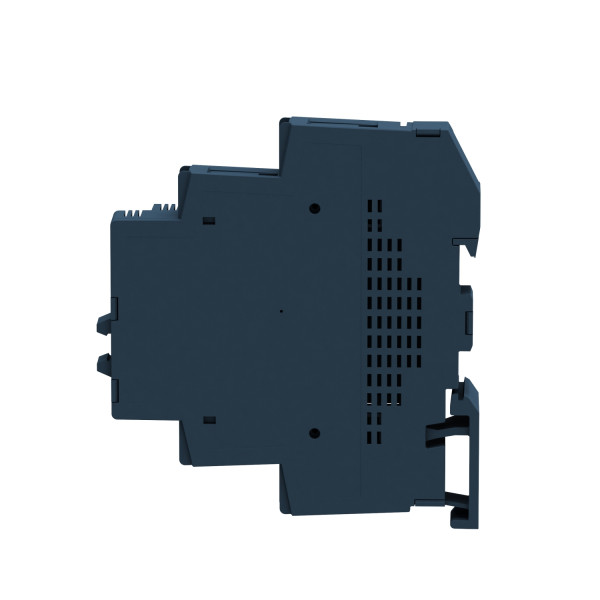

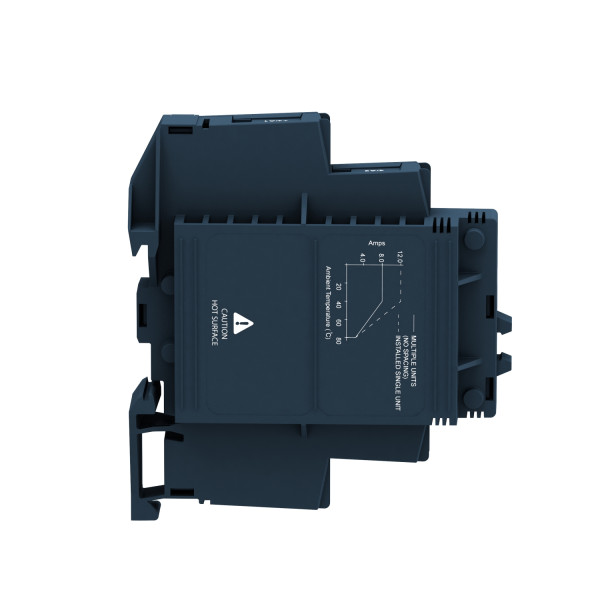

1 PHASE SSRELAIS 280VAC 1 2A 24VDC
43.78 € HT 52.54 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 105 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Type de produit ou de composant : Relais statique
- Nom abrégé d'appareil : SSM
- Nombre de canaux : 1
- Nombre de phases réseau : Monophasé
- Support de montage : Rail DIN symétrique
- In courant assigné d'emploi : 12 A
- Tension de sortie : 24...280 V c.a.
- Tension circuit de commande : 4...32 V c.c.
- Description des contacts : 1 "F"
- Couple de serrage : 0.5...0.8 N.m pour entrée / 0.5...0.8 N.m pour sortie
- Mode de raccordement : Bornes à vis 1 x 0.3...1 x 2.5 mm² pour sortie - AWG 22...AWG 14 / Bornes à vis 1 x 0.3...1 x 1.5 mm² pour entrée - AWG 22...AWG 16
- Capacitance unbalance : <= 10 pF pour entrée/sortie
- Résistance d'isolement : 1000 M' à 500 V DC
- Signalisation locale : LED vert pour état d'entrée
- Tension de commutation : >= 4 V c.c. marche / <= 1 V c.c. arrêt
- Limites du courant d'entrée : 9...11 mA
- Type de sortie statique : Commutation tension nulle / SCR output
- Courant de charge : 0.00015...12 A
- Tension absolue maximale : 600 V
- Courant de pointe : <= 715 A pour 16.6 ms / <= 750 A pour 20 ms
- Tension de déchet : <= 1.3 V en marche
- Puissance moteur hp : 0.33 hp à 40 °C 240 V AC
- Maximum i²t pour la fusion : 2560 A².s pour 10 ms à 50 Hz half cycle / 2330 A².s pour 8.33 ms à 60 Hz half cycle
- Courant de fuite : <= 0.1 mA arrêt
- Dv/dt : 500 V/µs arrêt à tension maximum
- Temps de réponse : 0,5 cycle marche / 0,5 cycle arrêt
- Facteur de puissance : >= 0.5 avec charge maximale
- Catégorie de surtension : III
- Largeur : 18 mm
- Hauteur : 90.3 mm
- Profondeur : 83.7 mm
- Masse du produit : 0.09 kg
Ancien produit : Telemecanique SSM1A112BD
Schneider Electric
SCHIMT35021
Boîte de Centre avec Couvercle Affleurant, Connecteur, Douille et Piton Multifix Schneider
4,0 (1)
En stock
29 produit(s) disponible(s)
7.17 € HT 8.60 € TTC
Schneider Electric
SCHALB57284
Sortie de Câble Universelle 32 A Blanc Altira Schneider Electric
5,0 (1)
En stock
102 produit(s) disponible(s)
4.40 € HT 5.28 € TTC
Schneider Electric
SCHIMT35032
Boite d’Encastrement étanche 67 x 47 mm Blanc Multifix Air Schneider Electric – 1 Poste
5,0 (4)
En stock
194 produit(s) disponible(s)
0.81 € HT 0.97 € TTC
Schneider Electric
SCHNU310630
Bouton-Poussoir Aluminium NO 10 A Connexion Rapide 1 Module Unica Schneider – Mécanisme Seul
Offre limitée
4 produit(s) disponible(s)
7.40 € HT 8.88 € TTC
Schneider Electric
SCHNU310654N
Schneider unica2 - poussoir lumineux (localisation) - 10a - 1 mod - anthracite - méca seul
Non géré en stock
A commander
10.11 € HT 12.13 € TTC
Schneider Electric
SCHNU386218
Sortie de Câble Blanche Unica Schneider Electric - Câble Ø 6 à 12 mm - 2 Modules - Mécanisme Seul
4,0 (1)
En stock
5 produit(s) disponible(s)
5.92 € HT 7.10 € TTC
Caractéristiques techniques
| Nombre de phases | 1,0 |
| Adapté à un montage sur rail | Oui |
| Tension d'alimentation de courant nominal us cc | 32,0 V |
| Tension d'alimentation de courant nominal us cc | 4 V |
| Tension de fonctionnement | 280,0 V |
| Tension de fonctionnement | 24 V |
| Type de tension d'actionnement | Ac/dc |
| Commutation au passage à zéro | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 280,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 280 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 280,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 280 V |
