Photo(s) non contractuelle(s)

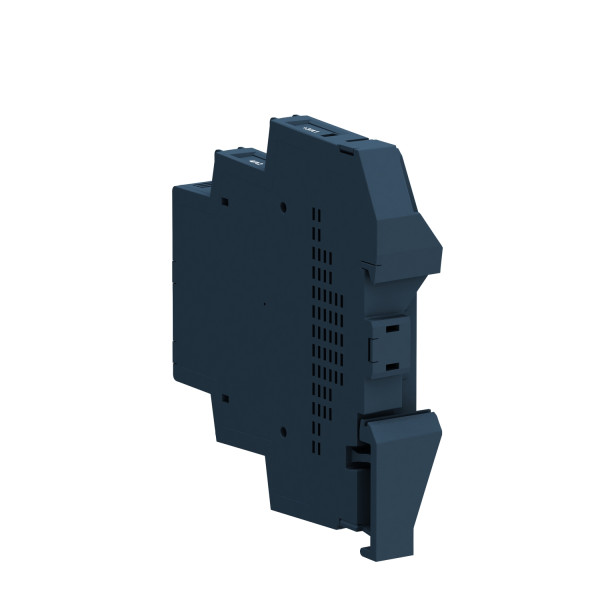

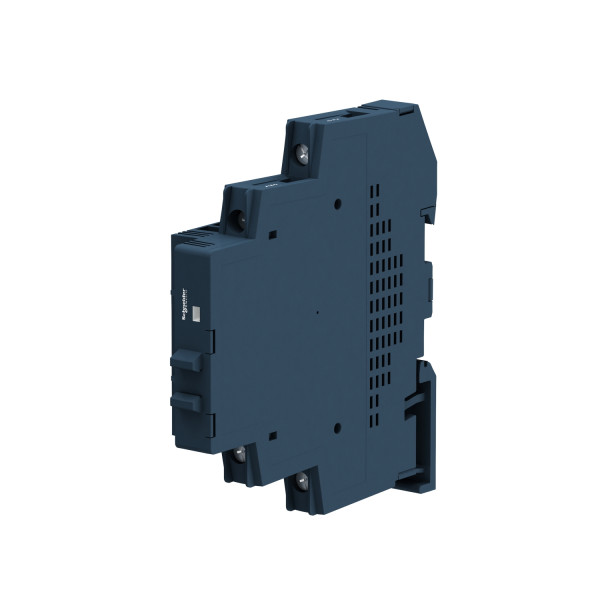

2 PHASE SSRELAIS 280VAC 6 A 24VDC RANDOM
99.82 € HT 119.78 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 239 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Type de produit ou de composant : Relais statique
- Nom abrégé d'appareil : SSM
- Nombre de canaux : 2
- Nombre de phases réseau : 2 phases
- Support de montage : Rail DIN symétrique
- In courant assigné d'emploi : 6 A
- Tension de sortie : 24...280 V c.a.
- Tension circuit de commande : 4...32 V c.c.
- Description des contacts : 2 "F"
- Couple de serrage : 0.5...0.8 N.m pour entrée / 0.5...0.8 N.m pour sortie
- Mode de raccordement : Bornes à vis 1 x 0.3...1 x 2.5 mm² pour sortie - AWG 22...AWG 14 / Bornes à vis 1 x 0.3...1 x 1.5 mm² pour entrée - AWG 22...AWG 16
- Capacitance unbalance : <= 10 pF pour entrée/sortie
- Résistance d'isolement : 1000 M' à 500 V DC
- Signalisation locale : LED vert pour état d'entrée
- Tension de commutation : >= 4 V c.c. marche / <= 1 V c.c. arrêt
- Limites du courant d'entrée : 14...16.87 mA
- Type de sortie statique : SCR output / Random voltage switching
- Courant de charge : 0.15...6 A
- Tension absolue maximale : 600 V
- Courant de pointe : <= 715 A pour 16.6 ms / <= 750 A pour 20 ms
- Tension de déchet : 1.3 V en marche
- Puissance moteur hp : 0.16 hp à 40 °C 240 V AC
- Maximum i²t pour la fusion : 2560 A².s pour 10 ms à 50 Hz half cycle / 2330 A².s pour 8.33 ms à 60 Hz half cycle
- Courant de fuite : <= 0.1 mA arrêt
- Dv/dt : 500 V/µs arrêt à tension maximum
- Temps de réponse : 0,5 cycle arrêt / 0,1 ms marche
- Facteur de puissance : >= 0.5 avec charge maximale
- Catégorie de surtension : III
- Largeur : 18 mm
- Hauteur : 90.3 mm
- Profondeur : 84.4 mm
- Masse du produit : 0.09 kg
Ancien produit : Telemecanique SSM2A16BDR
Caractéristiques techniques
| Nombre de phases | 2,0 |
| Adapté à un montage sur rail | Oui |
| Tension d'alimentation de courant nominal us cc | 32,0 V |
| Tension d'alimentation de courant nominal us cc | 32 V |
| Tension de fonctionnement | 24,0 V |
| Tension de fonctionnement | 280 V |
| Type de tension d'actionnement | Ac/dc |
| Commutation au passage à zéro | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 280,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 280,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 280 V |
| Courant de fonctionnement nominal à ca-1 | 6,0 A |
| Courant de fonctionnement nominal à ca-3 | 6,0 A |
| Courant de fonctionnement nominal à ca-51 | 6,0 A |
| Courant de fonctionnement nominal à ca-53a | 6,0 A |
| Courant de fonctionnement nominal à ca-53b | 6,0 A |
