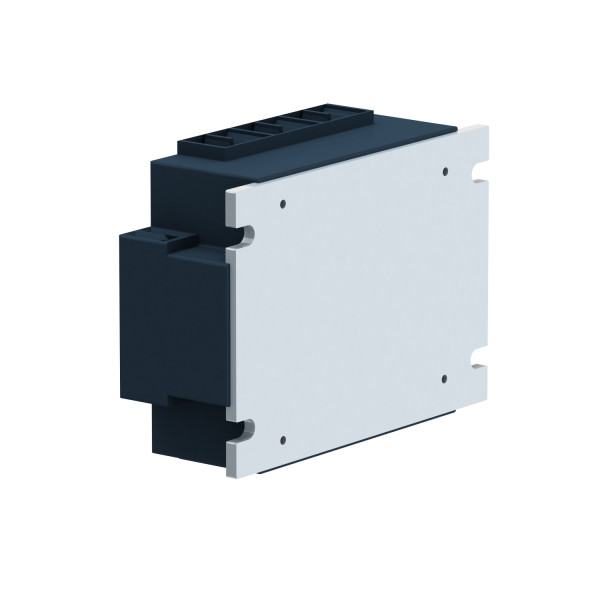

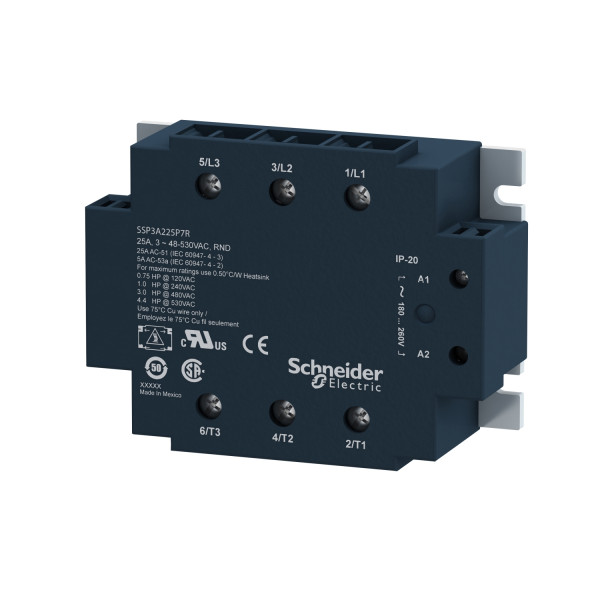

3 PHASE SSRELAIS 530VAC 2 5A 24VDC THERMA

Description

• Gamme de produits : Zelio Relay
• Type de produit ou de composant : Relais statique
• Équipement fournis : Thermal interface
• Nom abrégé d'appareil : SSP
• Nombre de phases réseau : 3 phases

• Support de montage : Panneau
• In courant assigné d'emploi : 25 A
• Tension de sortie : 48...530 V c.a.
• Tension circuit de commande : 4...32 V c.c.
• Description des contacts : 3F
• Couple de serrage : 0.9...1.1 N.m pour entrée / 1.7...2.2 N.m pour sortie
• Mode de raccordement : Bornes à vis 1 x 0,2 à 1 x 2,5 mm² pour entrée - AWG 24...AWG 14 / Bornes à vis 1 x 1.5...1 x 10 mm² pour sortie - AWG 16...AWG 8
• Capacitance unbalance : <= 8 pF pour entrée/sortie
• Résistance d'isolement : >= 1000 M' à 500 V DC
• Signalisation locale : LED vert pour état d'entrée
• Tension de commutation : >= 4 V c.c. marche / <= 1 V c.c. arrêt
• Limites du courant d'entrée : 24...35 mA
• Type de sortie statique : Commutation tension nulle
• Courant de charge : 0.1...25 A
• Tension absolue maximale : 1200 V
• Courant de pointe : <= 275 A pour 20 ms / <= 300 A pour 16.6 ms / <= 85 A pour 1 s
• Tension de déchet : <= 1.35 V en marche
• Puissance moteur kw : 0.56 kW à 40 °C 120 V AC / 0.74 kW à 40 °C 240 V AC / 2.22 kW à 40 °C 480 V AC / 3.24 kW à 40 °C 530 V AC
• Puissance moteur hp : 0.75 hp à 40 °C 120 V AC / 1 hp à 40 °C 240 V AC / 3 hp à 40 °C 480 V AC / 4.4 hp à 40 °C 530 V AC
• Résistance thermique : 0.24 °C/W
• Maximum i²t pour la fusion : 380 A².s pour 10 ms à 50 Hz half cycle / 370 A².s pour 8.3 ms à 60 Hz half cycle
• Courant de fuite : <= 3 mA arrêt
• Dv/dt : 500 V/µs arrêt à tension maximum
• Temps de réponse : 8.33 ms marche / 8.33 ms arrêt
• Facteur de puissance : >= 0.5 avec charge maximale
• Catégorie de surtension : III
• Largeur : 101.3 mm
• Hauteur : 79.7 mm
• Profondeur : 35.4 mm
• Masse du produit : 0.36 kg
