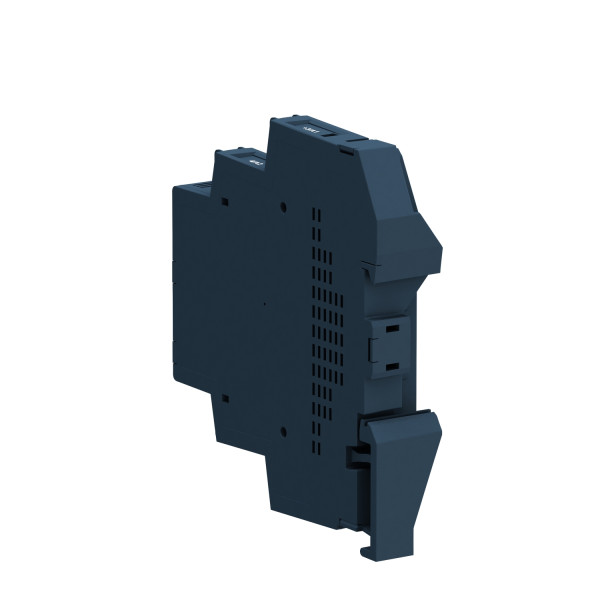

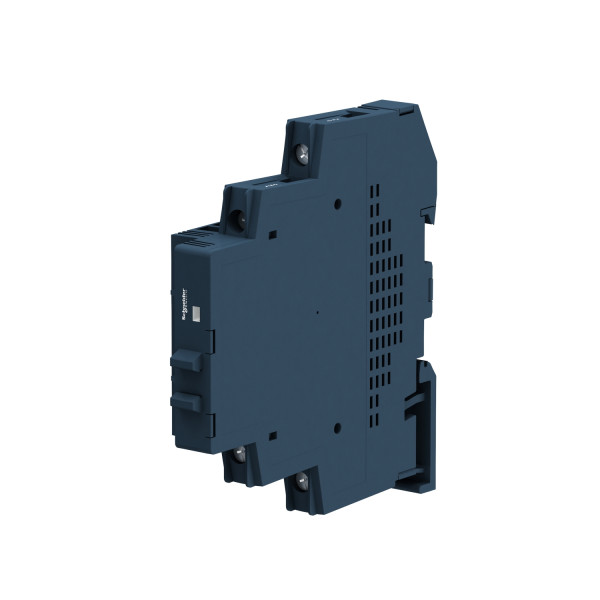

1 PHASE SSRELAIS 600VAC 1 2A 24VDC

Description

• Gamme de produits : Zelio Relay
• Type de produit ou de composant : Relais statique
• Nom abrégé d'appareil : SSM
• Nombre de canaux : 1
• Nombre de phases réseau : Monophasé

• Support de montage : Rail DIN symétrique
• In courant assigné d'emploi : 12 A
• Tension de sortie : 48...600 V c.a.
• Tension circuit de commande : 4...32 V c.c.
• Description des contacts : 1 "F"
• Couple de serrage : 0.5...0.8 N.m pour entrée / 0.5...0.8 N.m pour sortie
• Mode de raccordement : Bornes à vis 1 x 0.3...1 x 2.5 mm² pour sortie - AWG 22...AWG 14 / Bornes à vis 1 x 0.3...1 x 1.5 mm² pour entrée - AWG 22...AWG 16
• Capacitance unbalance : <= 10 pF pour entrée/sortie
• Résistance d'isolement : 1000 M' à 500 V DC
• Signalisation locale : LED vert pour état d'entrée
• Tension de commutation : >= 4 V c.c. marche / <= 1 V c.c. arrêt
• Limites du courant d'entrée : 9...11 mA
• Type de sortie statique : Commutation tension nulle / SCR output
• Courant de charge : 0.00015...12 A
• Tension absolue maximale : 1200 V
• Courant de pointe : <= 715 A pour 16.6 ms / <= 750 A pour 20 ms
• Tension de déchet : <= 1.3 V en marche
• Puissance moteur hp : 0.33 hp à 40 °C 240 V AC
• Maximum i²t pour la fusion : 2560 A².s pour 10 ms à 50 Hz half cycle / 2330 A².s pour 8.33 ms à 60 Hz half cycle
• Courant de fuite : <= 0.2 mA arrêt
• Dv/dt : 500 V/µs arrêt à tension maximum
• Temps de réponse : 0,5 cycle marche / 0,5 cycle arrêt
• Facteur de puissance : >= 0.5 avec charge maximale
• Catégorie de surtension : III
• Largeur : 18 mm
• Hauteur : 90.3 mm
• Profondeur : 83.7 mm
• Masse du produit : 0.09 kg
