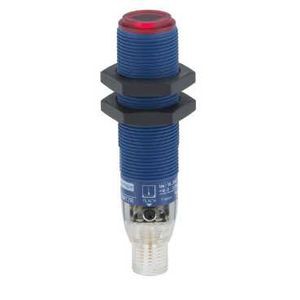

RECEPTEUR CYLIND PLASTIQUE LASER BARRAGE 12 24V DC NPN CONNECT M12
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XU
- Nom de gamme : Application emballage
- Type de détecteur électronique : Récepteur de capteur photoélectrique
- Nom du détecteur : XUB
- Forme du capteur : Cylindrique M18
- Système de détection : Faisceau continu
- Matière : Plastique
- Type de signal de sortie : Numérique
- Type de circuit d'alimentation : DC
- Mode de raccordement : À 3 fils
- Type de sortie tor : NPN
- Sortie tor : 1 ''O'' ou 1 ''F'' programmable
- Raccordement électrique : 1 connecteur mâle M12, 4 broches
- Application spécifique du produit : -
- Émission : Laser rouge faisceau continu (class 1), wavelength: 670 nm conformément à IEC 60825-1
- Portée nominale : 0...100 m faisceau continu besoin d'émetteur XUBLAKCNM12T
- Matière du coffret : PBT
- Matière de la lentille : PMMA
- Type de sortie : Statique
- Led d'état : 1 LED (vert) pour alimentation activée / 1 LED (rouge) pour stabilité / 1 LED (jaune) pour état sortie
- [us] tension d'alimentation : 12...24 V DC avec protection inversion de polarité
- Limites de la tension d'alimentation : 10...30 V DC
- Pouvoir de commutation en ma : <= 100 mA (protection contre les surcharges et court-circuits)
- Fréquence de commutation : <= 1500 Hz
- Tension de déchet : <= 1.5 V (régime fermé)
- Consommation électrique : 25 mA (sans charge)
- Retard à la disponibilité : < 80 ms
- Retard réponse : < 0.4 ms
- Retard récupération : < 0.4 ms
- Diamètre : 18 mm
- Longueur : 76 mm
- Masse du produit : 0.04 kg
Ancien produit : Telemecanique XUBLANCNM12R
Caractéristiques techniques
| Type de tension | Ac/dc |
| Courant de sortie max. | 100,0 A |
| Matériau du boîtier/corps | Plastic |
| Adapté aux fonctions de sécurité | Non |
| Température ambiante | -10,0 °C |
| Température ambiante | 45 °C |
| Avec fonction temporelle | Non |
| Fréquence de commutation | 1500,0 Hz |
| Procédé de réglage | Other |
| Classe de protection des lasers | Other |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 1,0 |
| Finition de l'interface pour communication orientée sur la sécurité | Other |
| Finition du raccordement électrique | Connector m12 |
| Finition de la sortie de commutation | Npn/npn |
| Finition de la fonction de commutation | Programmable/configurable |
| Tension d'alimentation de courant nominal us cc | 12,0 V |
| Type de lumière | Multi-coloured led |
| Avec blocage du redémarrage | Non |
| Temps de réaction | 2,0 ms |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Classe de protection du matériel | Safety class 0 |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | None |
| Type de construction du boîtier | Cylinder, screw-thread |
| Zone de la livraison du système à sens unique | Receiver |
| Type de sécurité selon iec 61496-1 | 1 |
| Message avant défaillance | Non |
| Matériau de la gaine de câble | Other |
| Courant de sortie max. au niveau de la sortie protégée | 100,0 mA |
| Avec fonction de surveillance des appareils disposés en aval | Non |
| Matériau de la surface optique | Plastic |
| Indice de protection (ip) | Ip67k |
| Sortie analogique 0 v ... 10 v | Non |
| Sortie analogique 0 ma ... 20 ma | Non |
| Sortie analogique -10 v ... +10 v | Non |
| Sortie analogique 4 ma ... 20 ma | Non |
| Diamètre du capteur | 18,0 mm |
| Avec interface de communication analogique | Non |
| Avec interface de communication as-interface | Non |
| Avec interface de communication canopen | Non |
| Avec interface de communication devicenet | Non |
| Avec interface de communication ethernet | Non |
| Avec interface de communication interbus | Non |
| Longueur du capteur | 76,0 mm |
| Avec autre sortie analogique | Non |
| Fonction de touche | Light switching |
| Avec interface de communication profibus | Non |
| Avec interface de communication rs-232 | Non |
| Avec interface de communication rs-422 | Non |
| Avec interface de communication rs-485 | Non |
| Avec interface de communication ssd | Non |
| Avec interface de communication ssi | Non |
| Angle d’ouverture max. | 0,0 ° |
| Spot lumineux | 0,0 mm² |
| Distance min. du réflecteur | 0,0 mm |
| Portée du champ de protection | 0,0 m |
| Distance de détection max. | 100000,0 mm |
| Réflecteur inclus dans la zone de la livraison | Non |
| Distance de commutation assignée | 100000,0 mm |
| Nombre de sorties retardées avec fonction de signalisation | 0,0 |
| Nombre de sorties de semiconducteur protégées | 0,0 |
| Nombre de sorties retardées protégées | 0,0 |
| Longueur d'onde du capteur | 0,0 nm |
| Numéro awg | 0,0 |
| Largeur du capteur | 0,0 mm |
| Tension d'alimentation de courant nominal us à ca 50 hz | 0,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 0,0 V |
| Tension de commutation de l'ossd à l'état « high » | 0,0 V |
| Hauteur du capteur | 0,0 mm |
