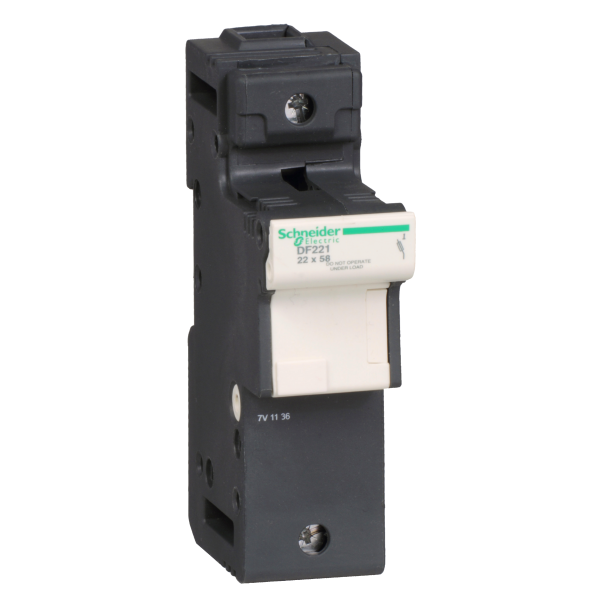

PORTE-FUS 1P 125A POUR FUSIBLE 22 X 58 MM
18.91 € HT 22.69 € TTC
Soit un prix unitaire de 18.91 € HT Soit un prix unitaire de 22.69 € TTC
Soit un total de 113.46 € HT Soit un total de 136.14 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 45 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys DF
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : DF22
- Description des pôles : 1P
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ie] courant assigné d'emploi : 125 A pour circuit de puissance
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Tenue au feu : 960 °C conformément à IEC 60695-2-1
- [ipk] courant assigné de crête admissible : 19 kA avec branchements tubulaires conformément à IEC 60269-1
- Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3 / 80 kA 690 V conformément à IEC 60947-3
- Taille du fusible : 22 x 58 mm
- Type de fusible : AM / GG
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
- Mode de raccordement : 1 rigide câble(s) 2.5...35 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 2.5...25 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...35 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...25 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...35 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...25 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 4 N.m circuit de puissance : sur borniers à vis-étrier
- Infos fabricant : Jeu de 6
Ancien produit : Telemecanique DF221
Schneider Electric
SCHGK1FB
portefusible GK1 1P 125 A fusible 22 x 58 mm
Indisponible
Produit abandonné
Schneider Electric
SCHDF141
PORTE-FUS 1P 50A POUR FUSIBLE 14 X 51 MM
Non géré en stock
A commander
8.03 € HT 9.64 € TTC
Soit un total de 48.18 € HT Soit un total de 57.84 € TTC
Legrand
LEG037164
Bloc de Jonction de Passage Viking3 Legrand à Vis Gris Pas 12 mm - avec 1 Jonction - 1 Entrée 1 Sortie - Section 16 mm2
5,0 (1)
En stock
35 produit(s) disponible(s)
2.95 € HT 3.54 € TTC
Legrand
LEG037165
Bloc de Jonction de Passage Viking 3 Legrand Gris à Vis Pas 15 mm - avec 1 Jonction - 1 Entrée 1 Sortie - Section 35 mm2
5,0 (1)
En stock
41 produit(s) disponible(s)
3.85 € HT 4.62 € TTC
Legrand
LEG037166
Bloc de jonction Viking 3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 22
En stock
3 produit(s) disponible(s)
17.09 € HT 20.51 € TTC
NoName
CAB13115164
Câble électrique souple HO7RN-F 1X4mm² noir
Non géré en stock
A commander
1.21 € HT 1.45 € TTC
Soit un total de 121.00 € HT Soit un total de 145.00 € TTC
Prix au mètre + Forfait Coupe
Caractéristiques techniques
| Tension nominale | 690 V |
| Mode de pose | Rail din |
| Verrouillable | Non |
| Profondeur d'encastrement | 70 mm |
| Nombre de pôles | 1 |
| Largeur en nombre de modules | 2 |
| Indice de protection (ip) | Ip20 |
| Pôle neutre sectionné simultanément | Non |
| Affichage de défaillances optique | Non |
| Pour taille de fusible | 22x58 mm |
