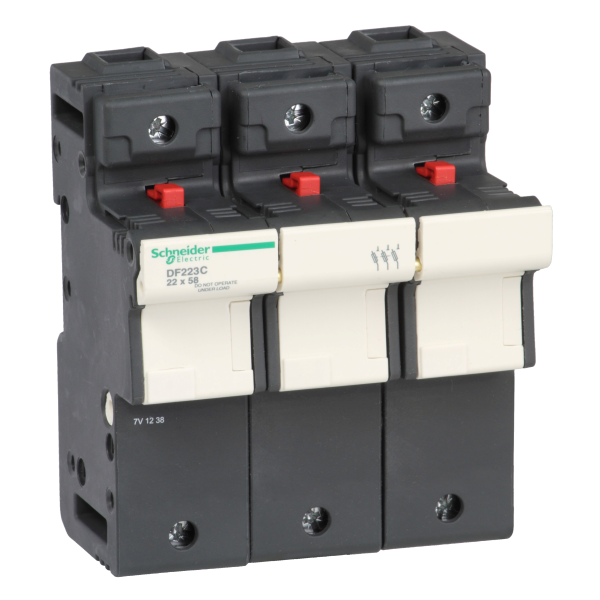

PORTE-FUS 3P 125A POUR FUSIBLE 22 X 58 MM
32.76 € HT 39.31 € TTC
Soit un prix unitaire de 32.76 € HT Soit un prix unitaire de 39.31 € TTC
Soit un total de 65.52 € HT Soit un total de 78.62 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 78 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys DF
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : DF22
- Description des pôles : 3P
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ie] courant assigné d'emploi : 125 A pour circuit de puissance
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Tenue au feu : 960 °C conformément à IEC 60695-2-1
- [ipk] courant assigné de crête admissible : 19 kA avec branchements tubulaires conformément à IEC 60269-1
- Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3 / 80 kA 690 V conformément à IEC 60947-3
- Taille du fusible : 22 x 58 mm

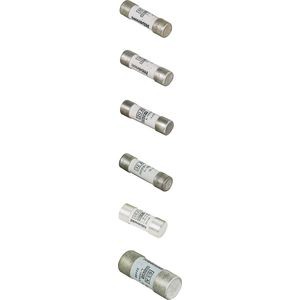

- Type de fusible : AM / GG
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
- Mode de raccordement : 1 rigide câble(s) 2.5...35 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 2.5...25 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...35 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...25 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...35 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...25 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 4 N.m circuit de puissance : sur borniers à vis-étrier
- Infos fabricant : Lot de 2
Ancien produit : Telemecanique DF223C
Schneider Electric
SCHGK1FF
portefusible GK1 3P 125 A fusible 22 x 58 mm
Indisponible
Produit abandonné
Legrand
LEG048020
Pattes de fixation (4) pour chassis - pour armoire Altis
Non géré en stock
A commander
91.52 € HT 109.82 € TTC
Schneider Electric
SCHGK1AP05
Schneider Electric Commande Rotative Latérale Droite Gk1 pour 50 A 3 ou 4 Pôles Poignée Noire
Non géré en stock
A commander
30.17 € HT 36.20 € TTC
Schneider Electric
SCHGK1EK
Schneider Electric Corps de Sectionneur Fusible Gk1 3P 50 A pour Fusible Nfc 14 X 51 Mm
Non géré en stock
A commander
62.14 € HT 74.57 € TTC
Schneider Electric
SCHLP1K0601BD
Schneider Electric Contacteur Tesys Lp1K 3P Ac3 440V 6 A Bobine 24 V Cc
Non géré en stock
A commander
30.07 € HT 36.08 € TTC
Schneider Electric
SCHNSYCAG125LPF
Grille de sortie decoupe 125x125mm
Non géré en stock
A commander
29.62 € HT 35.54 € TTC
Franelec
HOUDERCAB10
Enrouleur de câble 10 mètres 3 x 1.5mm² H05 - Franelec
Indisponible
Produit abandonné
Caractéristiques techniques
| Tension nominale | 690 V |
| Mode de pose | Rail din |
| Verrouillable | Non |
| Profondeur d'encastrement | 70 mm |
| Nombre de pôles | 3 |
| Largeur en nombre de modules | 6 |
| Indice de protection (ip) | Ip20 |
| Pôle neutre sectionné simultanément | Non |
| Affichage de défaillances optique | Non |
| Pour taille de fusible | 22x58 mm |
