Photo(s) non contractuelle(s)

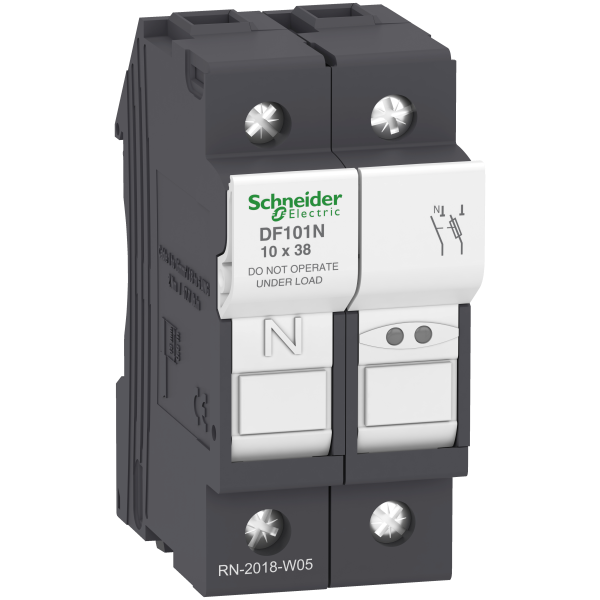

PORTE-FUS 1P/N 32A POUR FUSIBLE 10 X 38 MM
10.74 € HT 12.89 € TTC
Soit un prix unitaire de 10.74 € HT Soit un prix unitaire de 12.89 € TTC
Soit un total de 64.44 € HT Soit un total de 77.34 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 25 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys DF
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : DF10
- Description des pôles : 1P + N
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ie] courant assigné d'emploi : 32 A pour circuit de puissance
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Tenue au feu : 960 °C conformément à IEC 60695-2-1
- [ipk] courant assigné de crête admissible : 15 kA avec branchements tubulaires conformément à IEC 60269-1
- Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3
- Taille du fusible : 10 x 38 mm
- Type de fusible : AM / GG
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
- Mode de raccordement : 1 rigide câble(s) 1.5...16 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 1.5...6 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 2.2 N.m circuit de puissance : sur borniers à vis-étrier
- Infos fabricant : Jeu de 6
Ancien produit : Telemecanique DF101N
General Electric
GEP597957
General Electric Tableau électrique étanche IP65 Aquaria 4/8 modules
5,0 (2)
Indisponible
Produit abandonné
Legrand
LEG411617
Interrupteur différentiel DX3 - id - vis/vis - 2p - 230v~ - 40a - type a - 30ma - départ haut
4,9 (26)
En stock
417 produit(s) disponible(s)
34.92 € HT 41.90 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
82 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
Schneider Electric
SCHZENL1121
Harmony bloc contact à vis étriers pour boutons de boite XAL - 1O
En stock
20 produit(s) disponible(s)
3.78 € HT 4.54 € TTC
Legrand
LEG401211
Tableau électrique Legrand Drivia 13 modules - 1 rangée - IP30 - IK05 - Blanc RAL 9003
5,0 (21)
En stock
264 produit(s) disponible(s)
18.25 € HT 21.90 € TTC
Caractéristiques techniques
| Tension nominale | 690 V |
| Mode de pose | Rail din |
| Verrouillable | Oui |
| Profondeur d'encastrement | 56,5 mm |
| Nombre de pôles | 2 |
| Largeur en nombre de modules | 2 |
| Indice de protection (ip) | Ip20 |
| Pôle neutre sectionné simultanément | Oui |
| Affichage de défaillances optique | Non |
| Pour taille de fusible | 10x38 mm |
