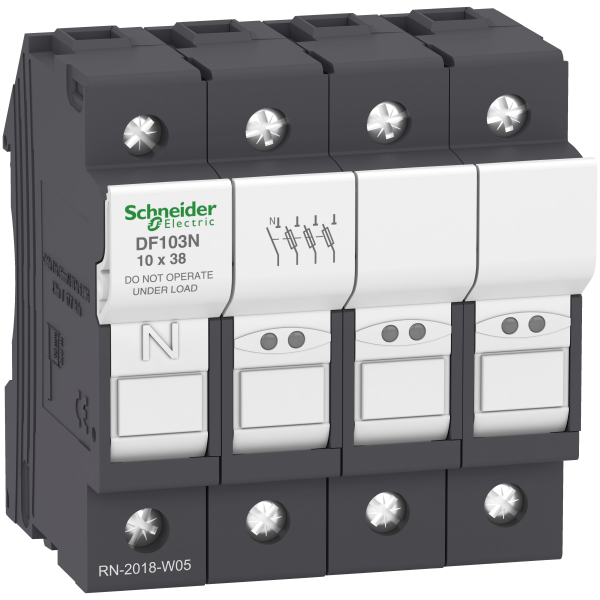

PORTE-FUS 3P/N 32A POUR FUSIBLE 10 X 38 MM
18.95 € HT 22.74 € TTC
Soit un prix unitaire de 18.95 € HT Soit un prix unitaire de 22.74 € TTC
Soit un total de 56.85 € HT Soit un total de 68.22 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 45 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys DF
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : DF10
- Description des pôles : 3P + N
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ie] courant assigné d'emploi : 32 A pour circuit de puissance
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Tenue au feu : 960 °C conformément à IEC 60695-2-1
- [ipk] courant assigné de crête admissible : 15 kA avec branchements tubulaires conformément à IEC 60269-1
- Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3
- Taille du fusible : 10 x 38 mm
- Type de fusible : AM / GG
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
- Mode de raccordement : 1 rigide câble(s) 1.5...16 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 1.5...6 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 2.2 N.m circuit de puissance : sur borniers à vis-étrier
- Infos fabricant : Lot de 3
Ancien produit : Telemecanique DF103N
Schneider Electric
SCHGK1DH
portefusible GK1 3P plus N 32 A pour fusible NFC 10 x 38 mm
Indisponible
Produit abandonné
Legrand
LEG013332
Cartouche domestique cylindrique Legrand - 10,3x38 mm - sans voyant - 32 A
Rupture temporaire
A commander
0.93 € HT 1.12 € TTC
Soit un total de 9.30 € HT Soit un total de 11.20 € TTC
CBP01361300
Câble électrique rigide U-1000 R2V 7G1,5mm² noir
4,5 (4)
En stock
345 mètre(s) disponible(s)
2.17 € HT 2.60 € TTC
Soit un total de 43.40 € HT Soit un total de 52.00 € TTC
Prix au mètre + Forfait Coupe
Schneider Electric
SCHDF101N
PORTE-FUS 1P/N 32A POUR FUSIBLE 10 X 38 MM
Non géré en stock
A commander
10.74 € HT 12.89 € TTC
Soit un total de 64.44 € HT Soit un total de 77.34 € TTC
General Electric
GEP597957
General Electric Tableau électrique étanche IP65 Aquaria 4/8 modules
5,0 (2)
Indisponible
Produit abandonné
Mersen - Ferraz
MERF214618
Fusible 10x38 am 16a - sans indicateur - 500v
En stock
20 produit(s) disponible(s)
0.78 € HT 0.94 € TTC
Soit un total de 7.80 € HT Soit un total de 9.40 € TTC
Caractéristiques techniques
| Tension nominale | 690 V |
| Mode de pose | Rail din |
| Verrouillable | Oui |
| Profondeur d'encastrement | 56,5 mm |
| Nombre de pôles | 4 |
| Largeur en nombre de modules | 4 |
| Indice de protection (ip) | Ip20 |
| Pôle neutre sectionné simultanément | Oui |
| Affichage de défaillances optique | Non |
| Pour taille de fusible | 10x38 mm |
