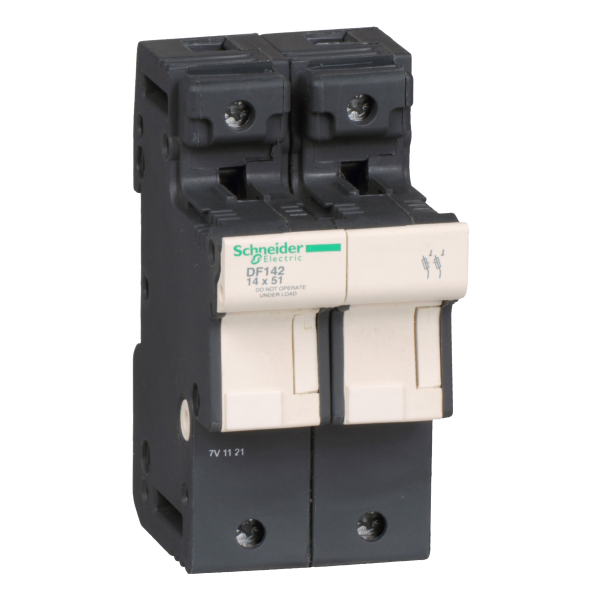

Photo(s) non contractuelle(s)
PORTE-FUS 2P 50A POUR FUSIBLE 14 X 51 MM
17.66 € HT 21.19 € TTC
Soit un prix unitaire de 17.66 € HT Soit un prix unitaire de 21.19 € TTC
Soit un total de 52.98 € HT Soit un total de 63.57 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 42 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys DF
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : DF14
- Description des pôles : 2P
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ie] courant assigné d'emploi : 50 A pour circuit de puissance
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Tenue au feu : 960 °C conformément à IEC 60695-2-1
- [ipk] courant assigné de crête admissible : 15 kA avec branchements tubulaires conformément à IEC 60269-1
- Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3 / 80 kA 690 V conformément à IEC 60947-3
- Taille du fusible : 14 x 51 mm
- Type de fusible : AM / GG
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
- Mode de raccordement : 1 rigide câble(s) 2.5...25 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 2.5...10 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...25 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...10 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...25 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...10 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 3.5 N.m circuit de puissance : sur borniers à vis-étrier
- Infos fabricant : Lot de 3
Ancien produit : Telemecanique DF142
Caractéristiques techniques
| Tension nominale | 690 V |
| Mode de pose | Rail din |
| Verrouillable | Non |
| Profondeur d'encastrement | 70 mm |
| Nombre de pôles | 2 |
| Largeur en nombre de modules | 3 |
| Indice de protection (ip) | Ip20 |
| Pôle neutre sectionné simultanément | Non |
| Affichage de défaillances optique | Non |
| Pour taille de fusible | 14x51 mm |
