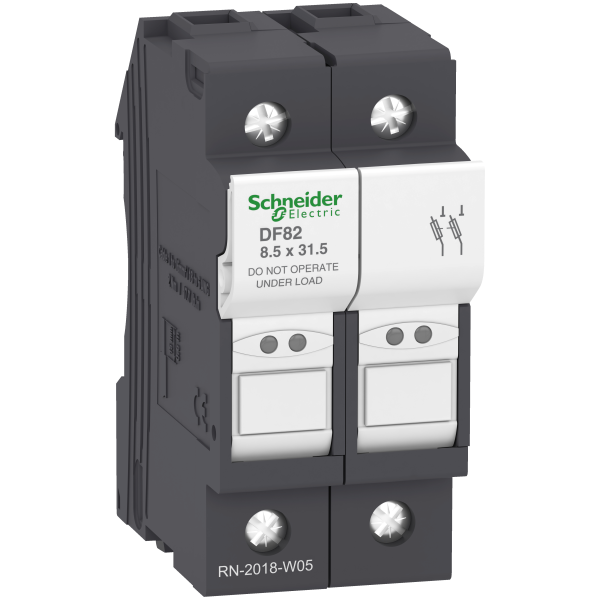

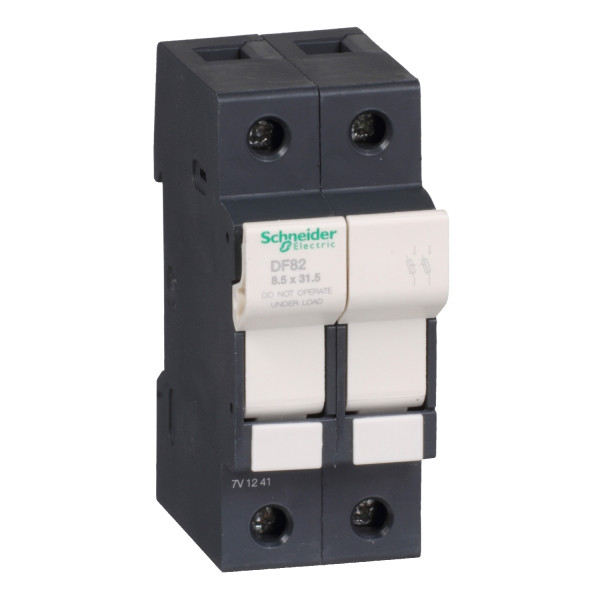

PORTE-FUS 2P 25A POUR FUSIBLE 8,5 X 31,5 MM
11.49 € HT 13.79 € TTC
Soit un prix unitaire de 11.49 € HT Soit un prix unitaire de 13.79 € TTC
Soit un total de 68.94 € HT Soit un total de 82.74 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 27 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys DF
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : DF8
- Description des pôles : 2P
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ie] courant assigné d'emploi : 25 A pour circuit de puissance
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Tenue au feu : 960 °C conformément à IEC 60695-2-1
- [ipk] courant assigné de crête admissible : 11 kA avec branchements tubulaires conformément à IEC 60269-1
- Résistance de court-circuit : 20 kA 400 V conformément à IEC 60947-3
- Taille du fusible : 8,3 x 31,5 mm
- Type de fusible : AM / GG
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
- Mode de raccordement : 1 rigide câble(s) 1.5...16 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 1.5...6 mm² sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...16 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...16 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 2.2 N.m circuit de puissance : sur borniers à vis-étrier
- Infos fabricant : Jeu de 6
Ancien produit : Telemecanique DF82
Caractéristiques techniques
| Tension nominale | 500 V |
| Mode de pose | Rail din |
| Verrouillable | Oui |
| Profondeur d'encastrement | 56,5 mm |
| Nombre de pôles | 2 |
| Largeur en nombre de modules | 2 |
| Indice de protection (ip) | Ip20 |
| Pôle neutre sectionné simultanément | Non |
| Affichage de défaillances optique | Non |
| Pour taille de fusible | 8,5x31,5 mm |
