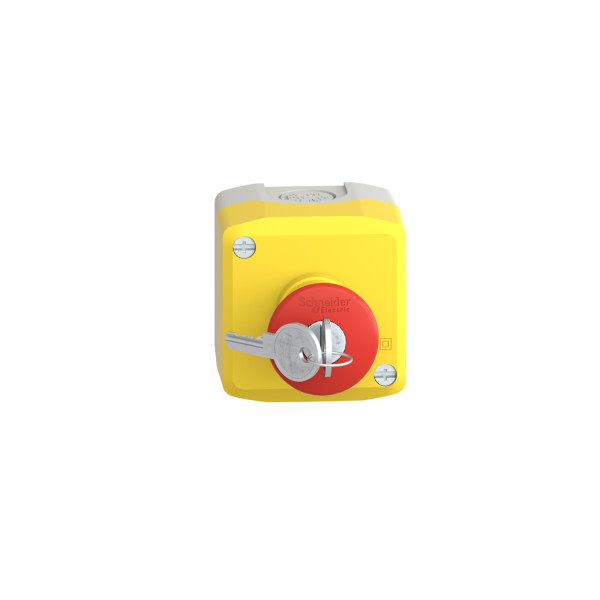

Harmony boite jaune - 1 arrêt d'urgence rouge Ø40 déverrouillage à clé - 1F+2O
44.34 € HT 53.21 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 106 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XALK
- Type de produit ou de composant : Poste de commande complet
- Nom abrégé d'appareil : XALK
- Destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
- Application de la boîte pendante : Fonction d'arrêt d'urgence / Fonction coupure d'urgence
- Couleur de la base du boîtier : Gris clair RAL 7035
- Couleur du capot : Jaune RAL 1021
- Matière : Polycarbonate
- Profil du dispositif de commande : 1 bouton-poussoir coup de poing
- Description des opérateurs : Rouge sans repérage 1 "F" + 2 "O"
- Remise à zéro : Déverrouillage par clé
- Composition de la boite de commande : 1 bouton-poussoir Ø 40 mm coup de poing, rouge - 1 "F" + 2 "O" non marqué
- Fonctionnement des contacts : À action dépendante

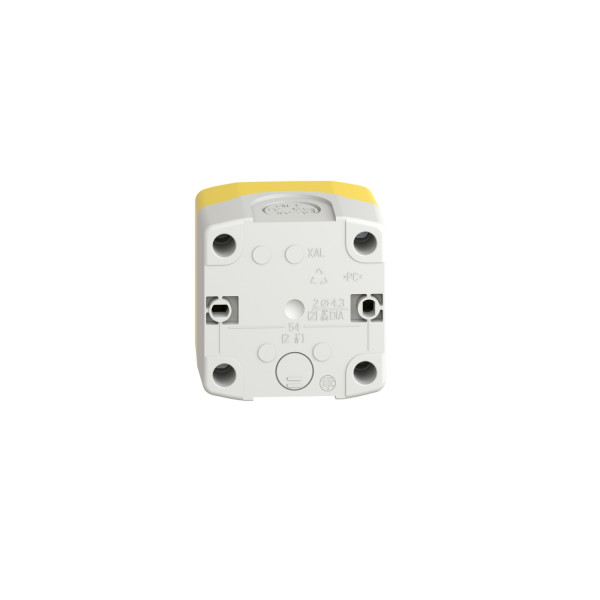

- Entrée de câble : 1 masque pour entrée de câble <= 14 mm / 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 <= 12 mm
- Masse du produit : 0.188 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, 0,1 m
- Numéro de clé : 455
- Ouverture positive : Avec conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 1.5 mm état électrique modifié par ''O'' / 2.6 mm état électrique modifié par ''F'' / 4.3 mm course totale
- Force d'actionnement : 44 N état électrique modifié par ''O'' + ''F''
- Durée de vie mécanique : 300000 cycle
- Mode de raccordement : Borniers à vis-étrier <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
- Couple de serrage : 0.8...1.2 N.m conformément à EN/IEC 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible, gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V, niveau de pollution: 3 conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle AC-15 à 2 A 230 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 à 0,125 120 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 à 4 A 24 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 à 0.2 A 110 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 à 0.5 A 24 V à 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-8) à 17 V et 5 mA conformément à EN/IEC 60947-5-4 / ' < 10exp(-6) à 5 V et 1 mA conformément à EN/IEC 60947-5-4
Ancien produit : Telemecanique XALK188G
Caractéristiques techniques
Type de déverrouillage | Déverrouillage par clé |
Diamètre du bouchon | 40 mm |
Avec éclairage | Non |
Indice de protection (ip) | Ip67 |
Type de raccordement du circuit auxiliaire | Raccordement à vis |
Nombre de contacts en tant que contacts à ouverture | 2 |
Nombre de contacts en tant que contacts à fermeture | 1 |
Mode de pose | Montage en saillie |
Diamètre de trou | 22,5 mm |
Degré de protection (nema) | Autre |
