Potentiomètre Complet 10 k? Diamètre 22 mm Harmony XB5 Schneider – Raccordement sur Bornier

Description

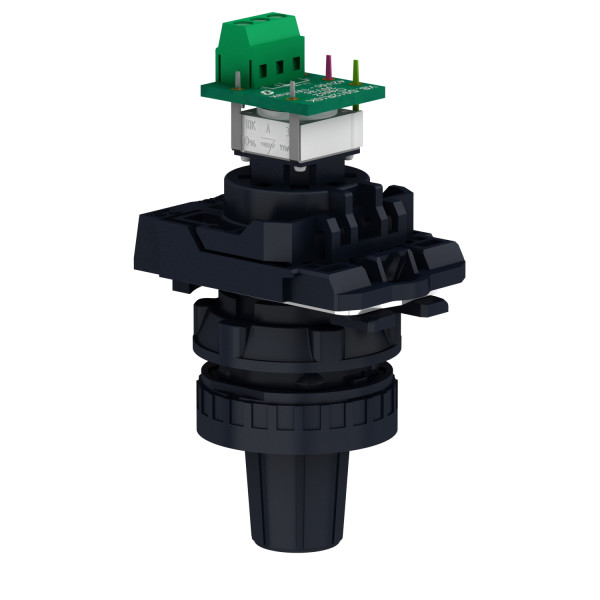

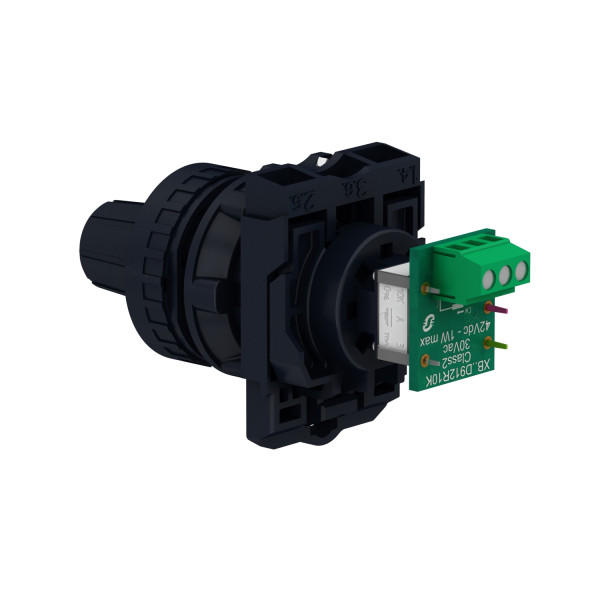

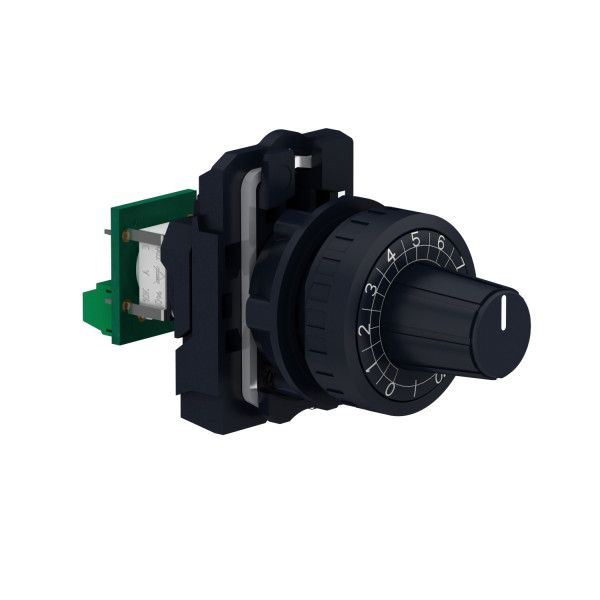

Potentiomètre Harmony XB5 Schneider

Ce potentiomètre Harmony XB5, de la marque Schneider Electric, est un dispositif de mesure et de commande des appareils de chauffage électrique. Il sert à la variation de la résistance ohmique d’un appareil permettant le contrôle de la puissance d’une résistance électrique installée sur un circuit. Ce dispositif possède un bouton à molette pour assurer la gestion de la charge. Ce potentiomètre est en mesure de piloter une charge résistive allant jusqu’à 10 k?. Son alimentation se fait directement sur un circuit de 30 Vca ou de 42 Vcc. Il est à raccorder sur le bornier de l’appareil sur lequel il est à associer.

Les + du produit :

• Commande par bouton à molette
• Raccordement facile et rapide

Caractéristiques principales :

• Gamme de produits : Harmony XB5
• Fonction produit : Potentiomètre complet
• Nom abrégé de l'appareil : XB5

Caractéristiques complémentaires :

• Matériau de la collerette : Plastique
• Diamètre de fixation : 22 mm
• Accessoires associés : Arbre de Ø 6 mm
• Vente par quantité indivisible : 1
• Largeur hors tout cao : 30 mm
• Hauteur hors tout cao : 42 mm
• Profondeur hors tout cao : 82 mm
• Poids : 0.048 kg
• Traitement de protection : TH
• Température ambiante pour le stockage : -40…70 °C
• Température de fonctionnement : -40…70 °C
• Classe de protection contre les chocs électriques : Classe II IEC 60536
• Degré de protection ip : IP66 IEC 60529
• Tenue à l'environnement nema : NEMA 13NEMA 4X
• Tenue au nettoyage haute pression : 7000000 Pa 55 °C 0,1 m
• Tenue aux chocs ik : IK03 IEC 50102
• Normes : EN/IEC 60947-1UL 508CSA C22.2 No 14
• Certifications du produit : BVCSAListé UL
• Forme de la tête de l'unité de signalisation : Rond
• Profil de l'unité de commande : Bouton à molette avec blanc
• [us] tension d'alimentation :
• Puissance nominale en w : 1 W 70 °C
• Précision de la résistance interne de conversion : +-10%
• Caractéristique du potentiomètre : Linéaire
• Durée de vie mécanique : 50000 cycle
• Valeur ohmique : 10000 Ohm
• Matière : Cermet
• Tenue aux vibrations : 5 gn 2…500 Hz IEC 60068-2-6
• Tenue aux chocs mécaniques : 30 gn 18 ms accélération sur 1/2 sinusoïde IEC 60068-2-2750 gn 11 ms accélération sur 1/2 sinusoïde IEC 60068-2-27
• Groupe principal : Potentiomètre
• Groupe de produits : Potentiomètre à molette
• Couleur du marquage : Blanc
• Code de comptabilité : XB5
