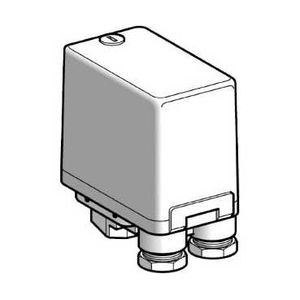

Photo(s) non contractuelle(s)
PRESSOSTAT PUISSANCE
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de pressostat : Détecteur de pression électromécanique
- Nom du pressostat : XMP
- Taille de capteur de pression : 12 bar
- Type de raccordement hydraulique : G 3/8 (femelle) conformément à ISO 228
- Fluide contrôlé : Air (0...70 °C) / Eau douce (0...70 °C) / Eau de mer (0...70 °C)
- Entrée de câble : 2 entrées incorporants des presse-étoupes plastique Pg 13,5, diamètre extérieur du câble: 9...13 mm conformément à NF C 68-300
- Description des contacts : 3 ''O'' à action brusque
- Application spécifique du produit : Conditionnement en vrac
- Type d'opération de détecteur de pression : Régulation entre 2 seuils
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: minimum : 2 x 4 mm²
- Type de circuit : Circuit de puissance
- Type d'écart : Différentiel réglable
- Affichage local : Sans
- Vente par quantité indivisible : 50
- Plage réglage d'un paramètre inférieur : 0.3...10.3 bar
- Plage réglage point haut : 1.3...12 bar
- Minimum différentiel possible à faible réglage : 1 bar
- Minimum différentiel possible à fort réglage : 1.7 bar
- Écart maxi réalisable en haut de plage : 8.4 bar
- Pression de rupture : 30 bar
- Type soupape de décompression : Sans
- Type de commande : Sans
- Type de bornier : 6 bornes
- Actionneur pression : Membrane
- Matière en contact avec le fluide : Toile recouverte de nitrile / Alliage zinc chromé
- Matière du coffret : PA imprégné de fibres de verre
- Position de montage : Toutes positions
- Vitesse de commande : 10 cyc/mn
- Précision de répétition : < 3.5 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3 / <= 25 M' conformément à NF C 93-050 methode A
- Durée de vie électrique : 1000000 cycle (1.5 kW, cadence de fonctionnement: 10 cyc/mn, facteur de charge: 0,4, 400 V AC 3 phases) / 500000 cycle (3 kW, cadence de fonctionnement: 10 cyc/mn, facteur de charge: 0,4, 400 V AC 3 phases) / 600000 cycle (1.5 kW, cadence de fonctionnement: 10 cyc/mn, facteur de charge: 0,4, 230 V AC 3 phases) / 700000 cycle (2.2 kW, cadence de fonctionnement: 10 cyc/mn, facteur de charge: 0,4, 400 V AC 3 phases)
- Durée de vie mécanique : 1000000 cycle
- Réglage : Bouton moleté et écrou
- Description des bornes iso n°1 : (1-2)NC / (3-4)NC / (5-6)NC
- Profondeur : 98 mm
- Hauteur : 106 mm
- Largeur : 57 mm
Ancien produit : Telemecanique XMPA12C2242TQ
Caractéristiques techniques
| Avec affichage | Non |
| Nombre de contacts ouverture en tant que contacts principaux | 3,0 |
| Avec contacteur/disjoncteur manuel | Non |
| Réglage initial | 1300,0 hPa |
| Réglage initial | 12000 hPa |
| Réglage final | 10,3 hPa |
| Pression de service max. | 12000,0 bar |
| Finition du raccordement électrique | Screw connection |
| Antidéflagration | Non |
| Indice de protection (ip) | Ip54 |
| Pression de commutation | 0,3 bar |
| Pression de commutation | 0,3 bar |
| Tension de fonctionnement nominale ue à ca 50 hz | 230,0 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 230 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 230,0 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 400 V |
| Pression d'éclatement | 30,0 bar |
| Pression d'enclenchement | 1,3 bar |
| Pression d'enclenchement | 12 bar |
| Finition électronique | Non |
| Adapté en tant que régulateur à 2 points | Oui |
| Adapté en tant que limiteur | Oui |
| Adapté en tant que gardien | Non |
| Avec manœuvre manuelle | Non |
| Différentiel de pression | 8,4 bar |
| Degré de protection (nema) | Other |
| Dimension du filetage | Other |
| Nombre de contacts à fermeture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Température du milieu | 0,0 °C |
