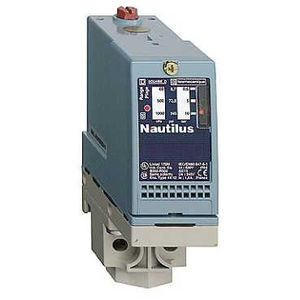

pressostat XMLA 20 bar écart fixe 1 seuil 1 OF
236.03 € HT 283.24 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 566 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de produit ou de composant : Détecteur de pression électromécanique
- Type de pressostat : Détecteur de pression électromécanique
- Nom abrégé d'appareil : XMLA
- Taille de capteur de pression : 20 bar
- Fluide contrôlé : Air (0...160 °C) / Eau douce (0...160 °C) / Huile hydraulique (0...160 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Raccordement électrique : Borniers à vis-étrier 1 x 0,2...2 x 2,5 mm²
- Nombre d'entrée de câble : 1 tapped entry (PG13,5) pourcable gland , diamètre extérieur du câble: 9...13 mm
- Description des contacts : 1 F/O
- Application spécifique du produit : -
- Type d'opération de détecteur de pression : Détection d'un seuil unique
- Type de circuit : Télécommande
- Type d'écart : Différentiel fixe
- Affichage local : Avec
- Plage réglage d'un paramètre supérieur : 1...20 bar
- Plage réglage d'un paramètre inférieur : 0.6...19 bar
- Pression accidentelle maximum permise : 45 bar
- Pression de rupture : 90 bar
- Actionneur pression : Membrane
- Matière en contact avec le fluide : Laiton / FPM, FKM
- Matière du coffret : Alliage de zinc
- In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1
- Écart naturel bas de plage : 0.4 bar (+/- 0,2 bar)
- Écart naturel haut de plage : 1 bar (+/- 0,1 bar)
- Surpression admissible par cycle : 25 bar
- Type de bornier : 4 bornes
- Vitesse de commande : < 120 cyc/mn à > 0 °C
- Précision de répétition : < 2 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Manoeuvre des contacts auxiliaires : À action brusque
- Matériau des contacts : Contacts en argent
- Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Durée de vie mécanique : 5000000 cycle
- Réglage : Externe
- Hauteur : 113 mm
- Profondeur : 75 mm
- Largeur : 35 mm
- Masse du produit : 0.685 kg
Ancien produit : Telemecanique XMLA020B2S11
Caractéristiques techniques
Avec affichage | Non |
Avec contacteur/disjoncteur manuel | Non |
Réglage initial | 20000 hPa |
Réglage initial | 20000 hPa |
Réglage final | 600 hPa |
Réglage final | 19000 hPa |
Pression de service max. | 25000 bar |
Nombre de contacts auxiliaires à deux directions | 1 |
Finition du raccordement électrique | Raccordement à vis |
Antidéflagration | Non |
Indice de protection (ip) | Ip66 |
Pression de commutation | 19 bar |
Pression de commutation | 19 bar |
Tension de fonctionnement nominale ue à ca 50 hz | 120 V |
Tension de fonctionnement nominale ue à ca 50 hz | 120 V |
Tension de fonctionnement nominale ue à ca 60 hz | 240 V |
Tension de fonctionnement nominale ue à ca 60 hz | 240 V |
Tension de fonctionnement nominale ue en cc | 250 V |
Tension de fonctionnement nominale ue en cc | 250 V |
Pression d'éclatement | 90 bar |
Pression d'enclenchement | 20 bar |
Pression d'enclenchement | 1 bar |
Finition électronique | Non |
Adapté en tant que régulateur à 2 points | Non |
Adapté en tant que limiteur | Oui |
Adapté en tant que gardien | Oui |
Pression d'essai max. | 45 bar |
Avec manœuvre manuelle | Non |
Différentiel de pression | 1 bar |
Degré de protection (nema) | Autre |
Dimension du filetage | Autre |
Puissance de fonctionnement nominale, ac-3, 400 v | 0 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 0 |
Nombre de contacts ouverture en tant que contacts principaux | 0 |
Nombre de contacts auxiliaires à fermeture | 0 |
Nombre de contacts auxiliaires à ouverture | 0 |
Courant de fonctionnement nominal ca-3, 400 v | 0 A |
Courant de fonctionnement nominal ca-1, 400 v | 0 A |
Pouvoir de coupure, ca-3, 240 v | 0 kA |
Plage de mesure de valeurs initiales, pression | 0 Pa |
Plage de mesure de valeurs finales, pression | 0 Pa |
Température du milieu | 0 °C |
Plage de courant ajustable | 0 A |
Largeur | 35 mm |
Hauteur | 113 mm |
Profondeur | 75 mm |
