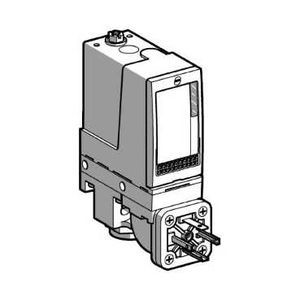

Photo(s) non contractuelle(s)
pressostat XMLA 500 bar écart fixe 1 seuil 1 OF
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de produit ou de composant : Détecteur de pression électromécanique
- Type de pressostat : Détecteur de pression électromécanique
- Nom abrégé d'appareil : XMLA
- Taille de capteur de pression : 500 bar
- Fluide contrôlé : Eau douce (0...160 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Raccordement électrique : 1 connecteur mâle DIN 43650 A 4 broches
- Description des contacts : 1 F/O
- Application spécifique du produit : -
- Type d'opération de détecteur de pression : Détection d'un seuil unique
- Type de circuit : Télécommande
- Type d'écart : Différentiel fixe
- Affichage local : Avec
- Plage réglage d'un paramètre supérieur : 30...500 bar
- Plage réglage d'un paramètre inférieur : 10...455 bar
- Pression accidentelle maximum permise : 1125 bar
- Pression de rupture : 2250 bar
- Actionneur pression : Piston
- Matière en contact avec le fluide : Laiton / FPM, FKM / PTFE / Acier inoxydable
- Matière du coffret : Alliage de zinc
- In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1
- Écart naturel bas de plage : 20 bar (+/- 6 bar)
- Écart naturel haut de plage : 45 bar (+/- 10 bar)
- Surpression admissible par cycle : 625 bar
- Type de bornier : 4 bornes
- Vitesse de commande : <= 60 cyc/mn à > 0 °C
- Précision de répétition : < 2 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Manoeuvre des contacts auxiliaires : À action brusque
- Matériau des contacts : Contacts en argent
- Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Durée de vie mécanique : 3000000 cycle
- Réglage : Externe
- Hauteur : 113 mm
- Profondeur : 75 mm
- Largeur : 35 mm
- Masse du produit : 0.78 kg
Ancien produit : Telemecanique XMLA500E2C11
Caractéristiques techniques
| Avec affichage | Non |
| Avec contacteur/disjoncteur manuel | Non |
| Réglage initial | 30000,0 hPa |
| Réglage initial | 30000 hPa |
| Réglage final | 10000,0 hPa |
| Réglage final | 10000 hPa |
| Pression de service max. | 625000,0 bar |
| Antidéflagration | Non |
| Indice de protection (ip) | Ip65 |
| Finition électronique | Non |
| Nombre de contacts auxiliaires à deux directions | 1,0 |
| Finition du raccordement électrique | Other |
| Pression de commutation | 10,0 bar |
| Pression de commutation | 455 bar |
| Tension de fonctionnement nominale ue à ca 50 hz | 120,0 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 240 V |
| Avec manœuvre manuelle | Non |
| Dimension du filetage | Other |
| Température du milieu | 0,0 °C |
| Tension de fonctionnement nominale ue à ca 60 hz | 120,0 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 240 V |
| Tension de fonctionnement nominale ue en cc | 250,0 V |
| Tension de fonctionnement nominale ue en cc | 250 V |
| Pression d'éclatement | 2250,0 bar |
| Pression d'enclenchement | 30,0 bar |
| Pression d'enclenchement | 30 bar |
| Adapté en tant que régulateur à 2 points | Non |
| Adapté en tant que limiteur | Oui |
| Adapté en tant que gardien | Oui |
| Pression d'essai max. | 1125,0 bar |
| Différentiel de pression | 45,0 bar |
| Degré de protection (nema) | Other |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0,0 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 0,0 |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 0,0 A |
| Courant de fonctionnement nominal ca-1, 400 v | 0,0 A |
| Pouvoir de coupure, ca-3, 240 v | 0,0 kA |
| Plage de mesure de valeurs initiales, pression | 0,0 Pa |
| Plage de mesure de valeurs finales, pression | 0,0 Pa |
| Plage de courant ajustable | 0,0 A |
