Photo(s) non contractuelle(s)

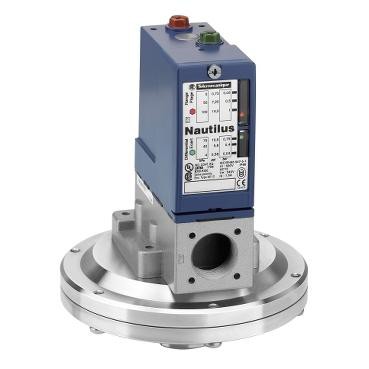

pressostat XMLB 1 bar écart réglable 2 seuils 1 OF
216.84 € HT 260.21 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 520 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de produit ou de composant : Détecteur de pression électromécanique
- Type de pressostat : Détecteur de pression électromécanique
- Nom abrégé d'appareil : XMLB
- Taille de capteur de pression : 1 bar
- Fluide contrôlé : Air (0...160 °C) / Huile hydraulique (0...160 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Raccordement électrique : Borniers à vis-étrier 1 x 0,2...2 x 2,5 mm²
- Nombre d'entrée de câble : 1 tapped entry (PG13,5) pourcable gland , diamètre extérieur du câble: 9...13 mm
- Description des contacts : 1 F/O
- Application spécifique du produit : -
- Type d'opération de détecteur de pression : Régulation entre 2 seuils
- Type de circuit : Télécommande
- Type d'écart : Différentiel réglable
- Affichage local : Avec
- Plage réglage d'un paramètre supérieur : 0.05...1 bar
- Plage réglage d'un paramètre inférieur : 0.01...0.94 bar
- Écart maxi réalisable en haut de plage : 0.75 bar
- Pression accidentelle maximum permise : 2.25 bar
- Pression de rupture : 4.5 bar
- Actionneur pression : Membrane
- Matière en contact avec le fluide : FPM, FKM / Acier / 304L stainless steel
- Matière du coffret : Alliage de zinc
- In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1
- Minimum différentiel possible à faible réglage : 0.04 bar (+/- 10 mbar)
- Minimum différentiel possible à fort réglage : 0.06 bar (+/- 20 mbar)
- Surpression admissible par cycle : 1.25 bar
- Type de bornier : 4 bornes
- Vitesse de commande : <= 120 cyc/mn à > 0 °C
- Précision de répétition : < 2 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Manoeuvre des contacts auxiliaires : À action brusque
- Matériau des contacts : Contacts en argent
- Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Durée de vie mécanique : 4000000 cycle
- Réglage : Externe
- Hauteur : 162 mm
- Profondeur : 110 mm
- Largeur : 110 mm
- Masse du produit : 2.575 kg
Ancien produit : Telemecanique XMLB001R2S11
Caractéristiques techniques
| Avec affichage | Non |
| Avec contacteur/disjoncteur manuel | Non |
| Réglage initial | 1000 hPa |
| Réglage initial | 50 hPa |
| Réglage final | 10 hPa |
| Réglage final | 10 hPa |
| Pression de service max. | 1250 bar |
| Nombre de contacts auxiliaires à deux directions | 1 |
| Finition du raccordement électrique | Raccordement à vis |
| Antidéflagration | Non |
| Indice de protection (ip) | Ip66 |
| Pression de commutation | 0,01 bar |
| Pression de commutation | 0,01 bar |
| Tension de fonctionnement nominale ue à ca 50 hz | 240 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 240 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 120 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 240 V |
| Tension de fonctionnement nominale ue en cc | 250 V |
| Tension de fonctionnement nominale ue en cc | 250 V |
| Pression d'éclatement | 4,5 bar |
| Pression d'enclenchement | 1 bar |
| Pression d'enclenchement | 0,05 bar |
| Finition électronique | Oui |
| Adapté en tant que régulateur à 2 points | Oui |
| Adapté en tant que limiteur | Non |
| Adapté en tant que gardien | Oui |
| Pression d'essai max. | 2,25 bar |
| Avec manœuvre manuelle | Non |
| Différentiel de pression | 0,69 bar |
| Degré de protection (nema) | Autre |
| Dimension du filetage | Autre |
| Nombre de contacts à fermeture en tant que contacts principaux | 0 |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Température du milieu | 160 °C |
| Largeur | 110 mm |
| Hauteur | 162 mm |
| Profondeur | 110 mm |
