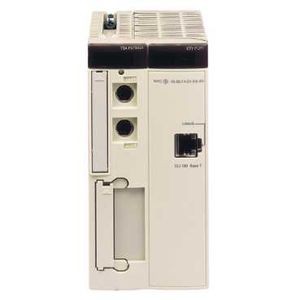

V PROCESS UNY 573X4 ETH

Description

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Processeur Unity
• Logiciel de programmation : Unity Pro

• Concept : Transparent Ready
• Nombre de racks : 16 4/6/8 emplacements / 8 12 emplacements
• Nombre d'emplacement : <= 128
• Capacité de gestion des e/s tor : 1024E/S
• Capacité du processeur e/s analogique : 128 E/S
• Nombre de voies spécifiques application : <= 32
• Nombre de voies de contrôle de process : <= 15 jusqu'à 45 boucles simples
• Type de connexion intégrée : Ethernet TCP/IP RJ45 / Connexion en série non isolée 2 mini DIN femelle RS485 19,2/115 kbit/s
• Port ethernet : 10BASE-T/100BASE-TX
• Processeur du module de communication : 1 / 2 / 3 / 8
• Type de mémoire : RAM interne (avec carte PCMCIA) 1792 kB programme / RAM interne (avec carte PCMCIA) 192 kB données / RAM interne (sans carte PCMCIA) 192 kB programme et données / Carte PCMCIA 16384 kB stockage de données supplémentaires
• Taille maxi zones articles : 16384 %Mi bits interneslocalisés / 64 %KWi mots constants données internes localisées / 64 %MWi mots internes données internes localisées / 64 ko (blocs de fonctions DFB et EFB) données internes non localisées / 64 ko (données élémentaires et dérivées) données internes non localisées
• Structure d'application : 1 tâche rapide / 1 tâche maître / 64 tâches événementielles
• Temps d'exécution par instruction : 0.12 µs Booléen sans carte PCMCIA / 0.17 µs Booléen avec carte PCMCIA / 0.17 µs mot ou arithmétique à virgule fixe sans carte PCMCIA / 0.32 µs mot ou arithmétique à virgule fixe avec carte PCMCIA / 1.75...3 µs virgules flottantes avec carte PCMCIA / 1.75...3 µs virgules flottantes sans carte PCMCIA
• Nombre d'instructions par ms : 3,11 Kinst/ms 65 % booléens et 35 % à virgule fixe avec carte PCMCIA / 4,59 Kinst/ms 100 % booléens avec carte PCMCIA / 5,11 Kinst/ms 65 % booléens et 35 % à virgule fixe sans carte PCMCIA / 6,72 Kinst/ms 100 % booléens sans carte PCMCIA
• Système aérien : 0.35 ms tâche fixe / 1 ms tâche maître
• Marquage : CE
• Signalisation locale : 1 DEL vert port Ethernet TCP/IP prêt (EXÉCUTION) / 1 DEL vert processeur en marche (RUN) / 1 DEL RED détection de collision (COL) / 1 DEL RED erreur port Ethernet TCP/IP (ERR) / 1 DEL RED module E/S ou défaut de configuration (E/S) / 1 DEL RED défaut processeur ou système (ERR) / 1 DEL jaune activité sur port de terminal TER ou AUX (TER) / 1 DEL jaune diagnostic de liaison Ethernet (STS) / 1 DEL jaune activité réception (RX) / 1 DEL jaune activité transmission (TX)
• Consommation électrique : 1900 mA 5 V DC
• Format du module : Double
• Masse du produit : 0.64 kg
