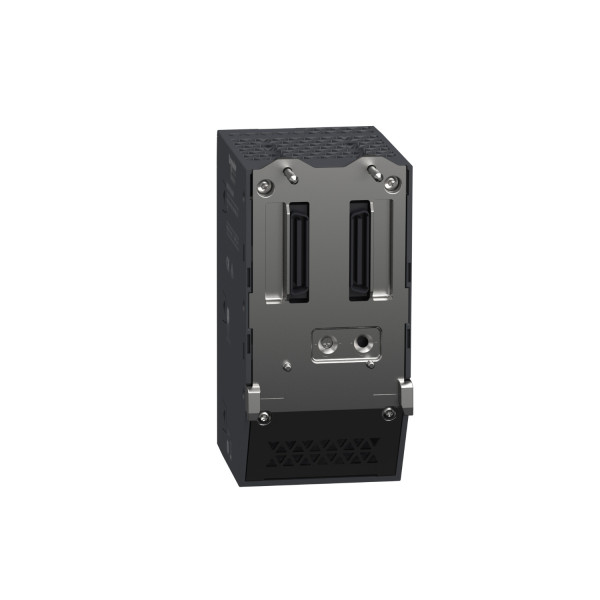

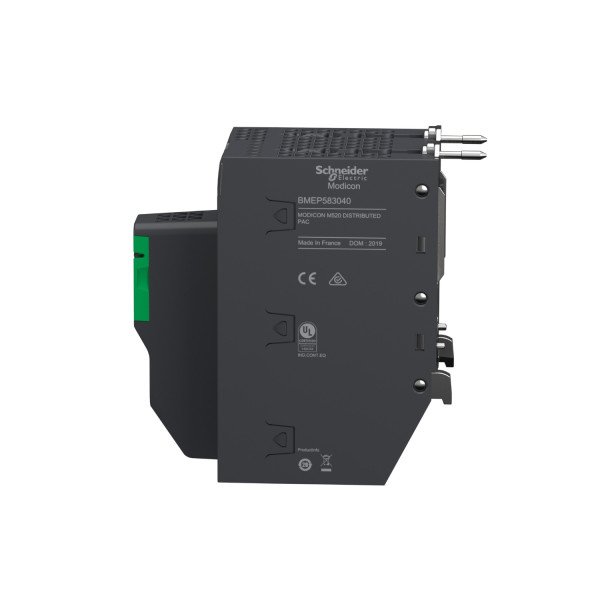

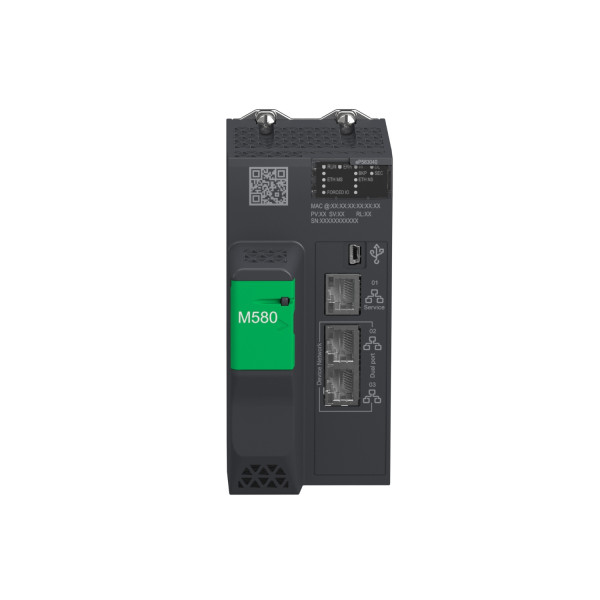

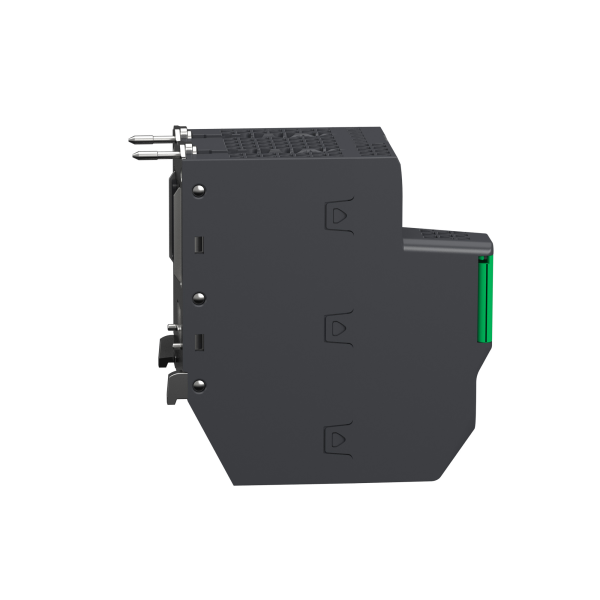

PROCESSEUR M580 NIVEAU 3

Description

• Gamme de produits : Modicon M580
• Type de produit ou de composant : Module processeur
• Capacité de gestion des e/s tor : 3072 I/O
• Alimentation : Alimentation interne par le rack

• Nombre de racks : 8
• Capacité du processeur e/s analogique : 768 I/O
• Nombre de voies spécifiques application : 64
• E/s spécifiques de l'application : Horodatage précis / Compteur / Liaison série / Motion control / HART / SSI encoder
• Vérifications : Contrôle de processus
• Canaux de contrôle : Boucles programmables
• Type de connexion intégrée : USB type mini B / 1 Ethernet TCP/IP pour service port / 2 Ethernet TCP/IP pour device network
• Nombre de stations d'e/s distantes : 16 station(s) - 2 chute distante rack(s)
• Number of distributed equipment : 64
• Processeur du module de communication : 8 AS-Interface module / 3 module de communication Ethernet
• Service communication : DIO scanner / RIO scanner
• Type de mémoire : 4 GB extensible flash memory pour stockage de données / 10 kB intégré RAM memory pour system memory / 12 MB intégré RAM memory pour programme / 1024 kB intégré RAM memory pour données
• Structure d'application : 1 tâche maîtresse cyclique/périodique / 1 tâche fixe périodique / 128 tâches événementielles / 2 auxiliary tasks
• Nombre d'instructions par ms : 15 Kinst/ms - 65 % booléens et 35 % à virgule fixe / 20 Kinst/ms - 100 % booléens
• Consommation électrique : 295 mA à 24 V DC
• Fiabilité mtbf : 600000 H
• Marquage : CE
• Led d'état : 1 LED rouge pour défaut processeur ou système (ERR) / 1 LED rouge pour erreur de module E/S (E/S) / 1 LED vert pour download in progress (DL) / 1 LED vert/rouge pour ETH MS (Ethernet port configuration status) / 1 LED vert pour processeur en marche (RUN) / 1 LED rouge pour memory card or CPU flash fault (BACKUP) / 1 LED vert/rouge pour Eth NS (état réseau Ethernet)
• Masse du produit : 0.849 kg
