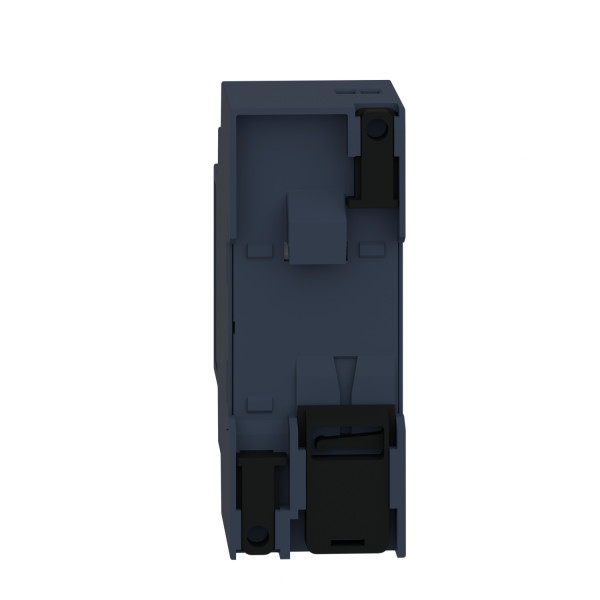

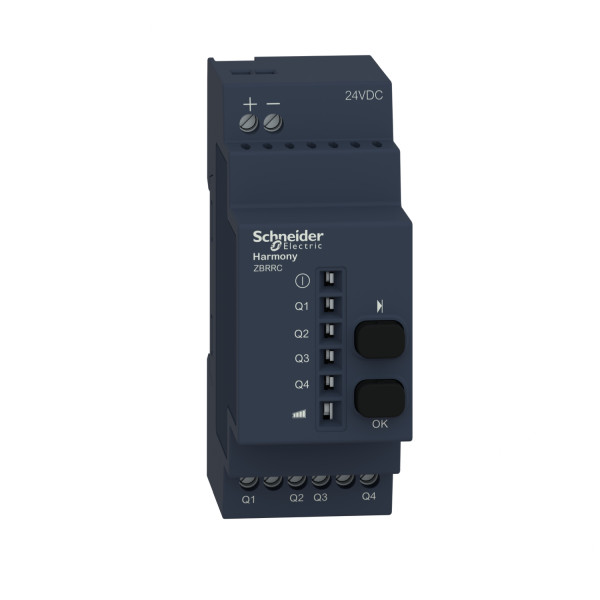

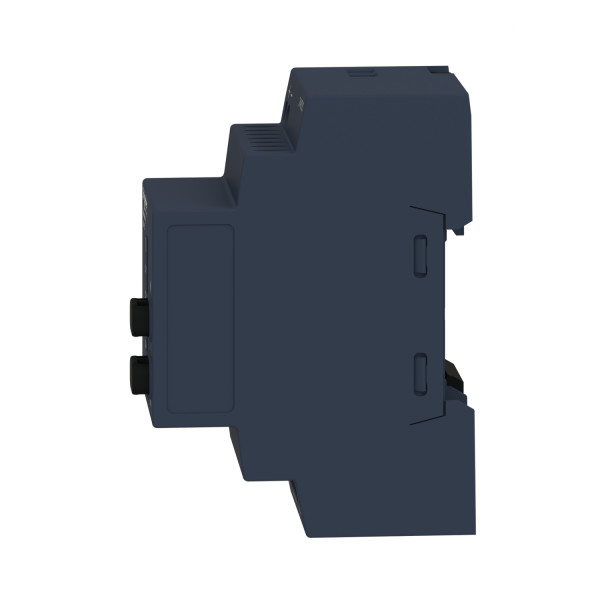

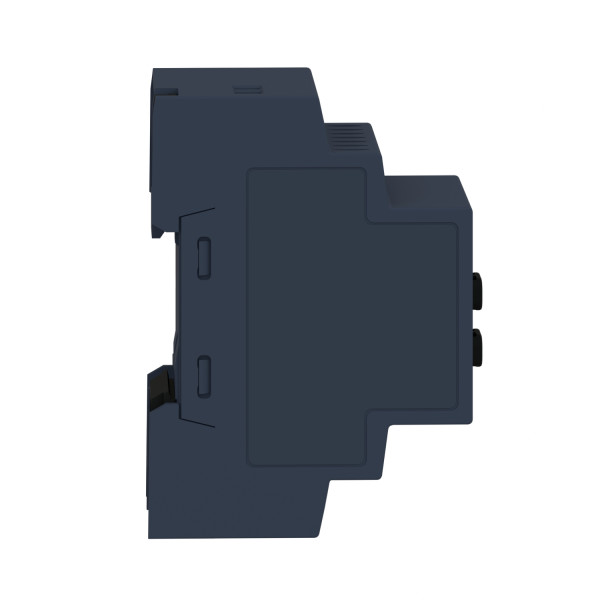

Harmony récepteur programmable 4 sorties PNP 200mA/24V 2 boutons 6 LEDs 24Vcc

Description

• Gamme de produits : Harmony
• Type de produit ou de composant : Récepteur programmable
• Nom abrégé d'appareil : ZBRRC
• Application spécifique du produit : Interfaçage API
• Fonction du module : Monostable
• Temps de reset : 2 ms (temporisation)

• Courant de sortie nominal : 2 A à 24 V DC pour EN/IEC 60947-5-1
• Type de sortie : Transistor PNP
• Contacts de sortie : 4 sorties PNP
• Plage de réglage de temporisation : 0.5 s (tolérance: - 15...15 %)
• Courant commuté maximum : 0.2 mA
• Courant commuté minimum : 10 mA à 5 V CC
• [us] tension d'alimentation : 24 V DC - 15...20 %
• Tension de déchet : <= 2 V DC à 2 A
• Protocole de communication : Zigbee (green power) à 2.4 GHz
• Portée maximale : 100 m (dans champ libre) / 25 m (émetteur en boîtier en plastique de type XAL D et récepteur en coffret métallique) / 40 m (émetteur en boîtier de type XAL D, récepteur en coffret métallique et utilisation d'une antenne relais)
• Temps de réponse : < 30 ms (après clics d'émetteur)
• Canaux d'utilisation : <= 32 par récepteur
• Catégorie d'emploi : DC-13 conformément à EN/IEC 60947-5-1
• Puissance consommée en va : 20 VA DC
• Puissance consommée en w : 20 W
• Pouvoir de coupure : 4.8 W par sortie
• Protection contre les courts-circuits : 0.4 A fusible à fusion rapide
• Position de montage : Toutes positions sans facteur de déclassement
• Raccordement électrique : 1 câble de conducteur 0.14...2.5 mm² - AWG26...AWG14 - rigide - sans embout de câble conformément à IEC 60947-1 / 2 câbles de conducteurs 0.14...1.5 mm² - AWG26...AWG16 - rigide - sans embout de câble conformément à IEC 60947-1 / 1 câble de conducteur 0.14...4 mm² - AWG26...AWG12 - souple - avec embout de câble conformément à IEC 60947-1 / 2 câbles de conducteurs 0.14...1.5 mm² - AWG26...AWG16 - souple - avec embout de câble conformément à IEC 60947-1
• Couple de serrage : 0.5...1 N.m conformément à EN/IEC 60947-1
• Matière du boîtier : Plastique auto-extinguible
• Led d'état : 1 LED, couleur: vert pour Indicateur d'alimentation / 1 LED, couleur: vert et jaune pour signal de réception / 4 LED, couleur: vert pour Etat du relais
• Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715 / Platine de montage
• Tension de tenue à fréquence de courte durée : 1 kV 50 Hz conformément à EN/IEC 60947-5-1
• [uimp] tension assignée de tenue aux chocs : 0.8 kV
• Tenue aux ondes de choc : 0.5 kV (mode différentiel) conformément à IEC 61000-4-5 / 1 kV (mode commun) conformément à IEC 61000-4-5
• Largeur : 36 mm
• Hauteur : 108 mm
• Profondeur : 75 mm
• Masse du produit : 0.13 kg
