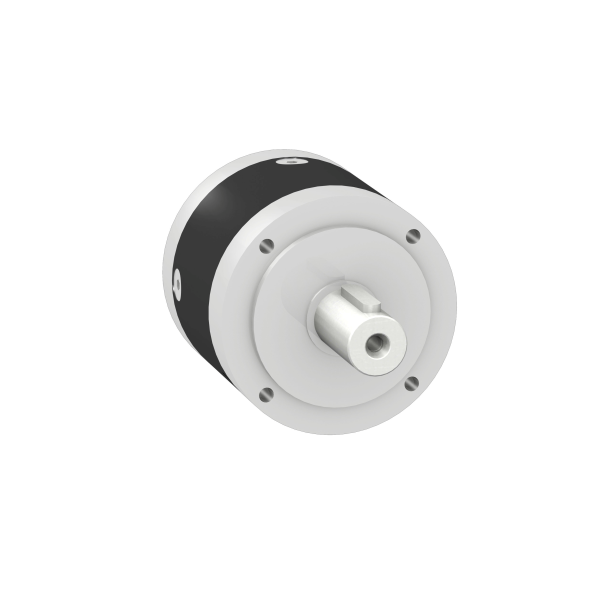

REDUCTEUR PLANETAIRE 120M M, RAPPORT 3

Description

• Compatibilité de gamme : Lexium SD3 / Lexium 32 / Lexium 32i
• Type de produit ou de composant : Réducteur planétaire
• Type de réducteur : Denture droite
• Nom abrégé d'appareil : GBX
• Compatibilité produit : BRS3 / BMI (100 mm, 2 taille moteur) / BMI (100 mm, 3 taille moteur) / BMH (140 mm, 1 taille moteur) / BMH (140 mm, 2 taille moteur) / BMH (140 mm, 3 taille moteur) / BSH (100 mm, 4 taille moteur) / BSH (140 mm, 1 taille moteur) / BSH (140 mm, 2 taille moteur) / BSH (140 mm, 3 taille moteur) / BSH (140 mm, 4 taille moteur)
• Diamètre du reducteur : 120 mm
• Rapport de réduction : 3:1

• Jeu de torsion : < 7 arc.min
• Rigidité de torsion : 12 N.m/arcmin
• Couleur du logement : Noir
• Matière du boîtier : Aluminium anodisé noir
• Matière de l'axe : C 45
• Information complémentaire : Lubrifié pendant toute la durée de vie
• Durée de vie en heures : 30000 H à 100 Tr/mn à 30 °C
• Position de montage : Toutes positions
• Rendement : 96 %
• Force radiale maximale fr : 1500 N à 100 Tr/mn, force appliquée à mi-distance de l'arbre de sortie pendant 30 000 heures à 30 °C
• Force axiale maximale fa : 2100 N à 100 Tr/mn, pendant 30000 heures à 30 °C
• Moment d'inertie de l'axe : 2.63 kg.cm²
• Couple de sortie continu : 115 N.m à 100 Tr/mn à 30 °C
• Couple de sortie maximal : 184 N.m à 100 Tr/mn à 30 °C
• Masse du produit : 6 kg
