Rel. Prot. Therm. 5,5-8a Cl20
131.04 € HT 157.25 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 314 points de fidélité en achetant ce produit
Description

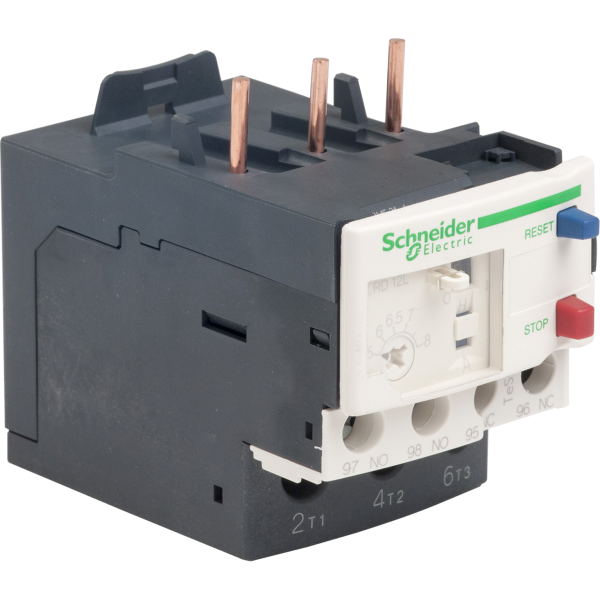

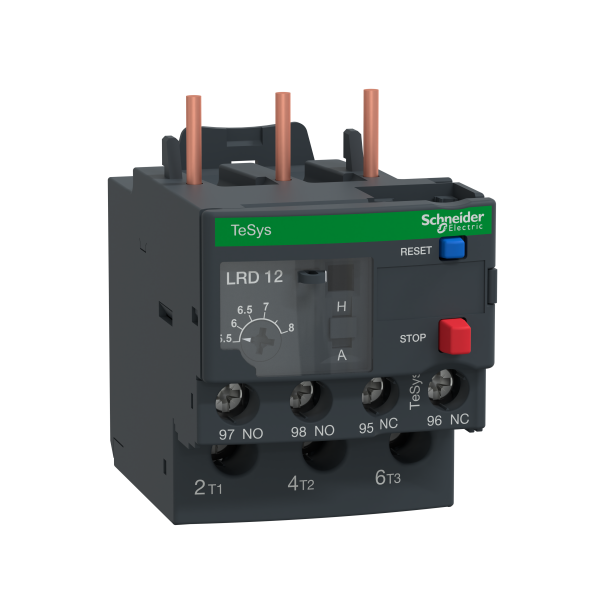

Désignation :- Rel. Prot. Therm. 5,5-8a Cl20
- Gamme : TeSys
- Nom du produit : TeSys LRD
- Fonction produit : Relais de surcharge thermique différentielle
- Nom abrégé de l'appareil : LRD
- Utilisation du relais : Protection moteur
- Accessoires associés : LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
- Type de réseau : AC, DC
- Classe de surcharge thermique : Classe 20 conformément à IEC 60947-4-1
- Zone de réglage de protection thermique : 5.5...8 A
- [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA, 600 V circuit de puissance conformément à UL, 690 V circuit de puissance conformément à IEC 60947-4-1
- Fréquence du réseau : 0...400 Hz
- Support de montage : Platine avec accessoires spécifiques, Rail avec accessoires spécifiques, Sous le contacteur
- Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation, 0.22 A à 125 V DC-13 pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
- Calibre du fusible à associer : 20 A gG, 12 A aM, 20 A BS88
- [uimp] tension assignée de tenue aux chocs : 6 kV
- Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
- Type de commande : Rouge bouton-poussoir STOP, Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble, Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble, Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble, Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: souple - sans embout, Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble, Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier, Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier
- Largeur : 45 mm
- Profondeur : 76.1 mm
- Poids : 0.144 kg
Caractéristiques techniques
Mode de pose | Montage direct |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Classe de déclenchement | Class 20 |
Type de raccordement du circuit principal | Raccordement à vis |
Tension de fonctionnement nominale max. ue | 690,0 V |
Plage de courant ajustable | 8,0 A |
Plage de courant ajustable | 8 A |
Nombre de contacts auxiliaires à deux directions | 0,0 |
Entrée pour fonction de remise à zéro | Non |
Fonction reset automatique | Oui |
Bouton-poussoir de remise à zéro | Oui |
