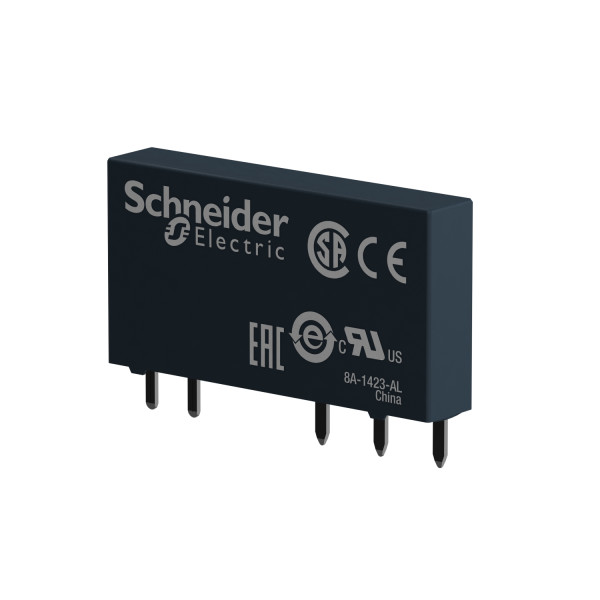

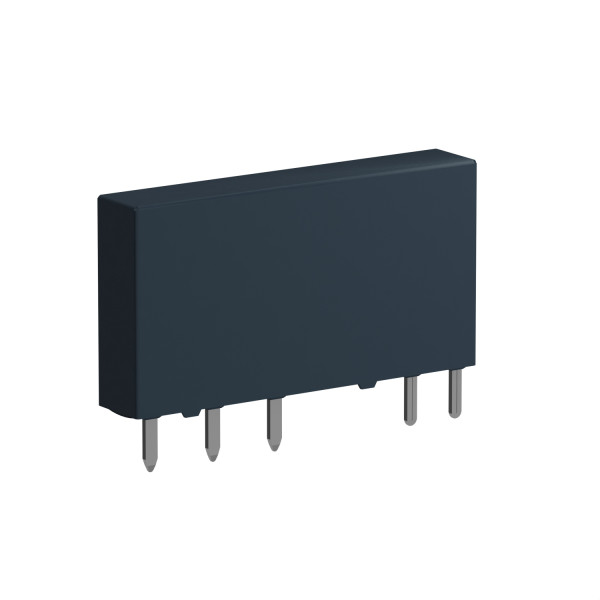

RELAIS 1 O/F, 6A, 12 VDC

Description

• Gamme de produits : Zelio Relay
• Nom de gamme : Relais d'interface mince
• Type de produit ou de composant : Relais enfichable
• Nom abrégé d'appareil : RSL
• Description des contacts : 1 F/O
• Fonctionnement des contacts : Standard
• Tension circuit de commande : 12 V c.c.
• [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
• Led d'état : Sans
• Type de commande : Sans bouton-poussoir

• Forme des broches : Plat (type PCB)
• Résistance moyenne : 835 Ohm à 23 °C +/- 10 %
• Limites de la tension assignée d'emploi : 9...16.6 V DC
• [ui] tension assignée d'isolement : 250 V conformément à EN/IEC / 277 V conformément à cUL
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC
• Matériau des contacts : Alliage d'argent (AgSnO2)
• [ie] courant assigné d'emploi : 0,25 (AC-1/DC-1) conformément à IEC/UL
• Courant commuté minimum : 100 mA
• Tension de coupure maximale : 277 V
• Tension de commutation minimale : 12 V
• Pouvoir de commutation maximum : 1500 VA / 50 W
• Capacité de commutation minimum : 120 mW
• Vitesse de commande : <= 72000 cycles/hour sans charge / <= 360 cycles/hour sous-charge
• Durée de vie mécanique : 10000000 cycle
• Durée de vie électrique : 60000 cycles pour résistif charge (0,25 à 250 V, AC-1)
• Temps de fonctionnement : 5 ms / 12 ms remise à zéro
• Catégorie de protection : RT III
• Position de montage : Toutes positions
• Largeur hors tout cao : 5 mm
• Hauteur hors tout cao : 28 mm
• Profondeur hors tout cao : 18.5 mm
• Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
• Masse du produit : 0.0054 kg
• Courant de charge : 6 A à 250 V AC pour 0,5 mm de distance de montage
• Consommation moyenne en w : 0.16 W
• Seuil de tension de retombée : >= 0,05 Uc
