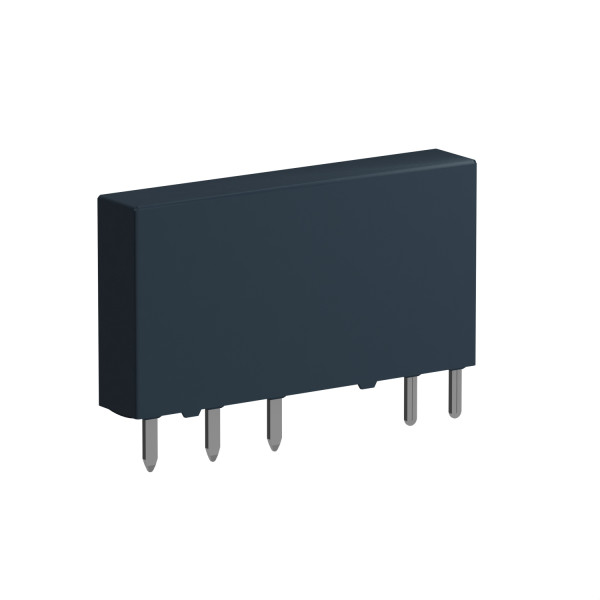

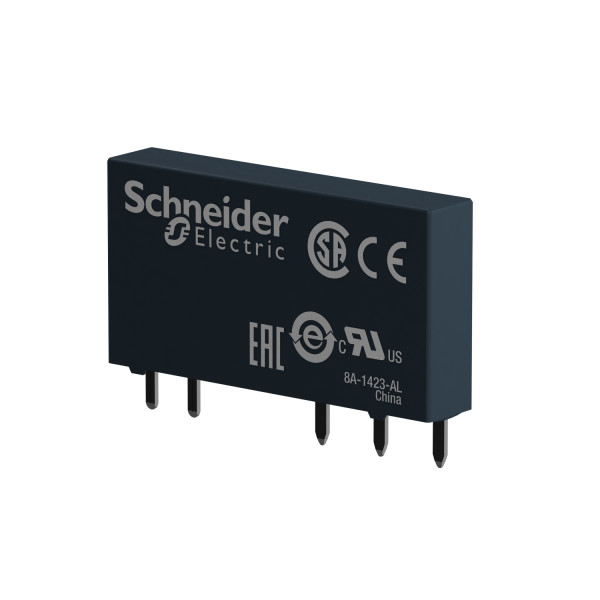

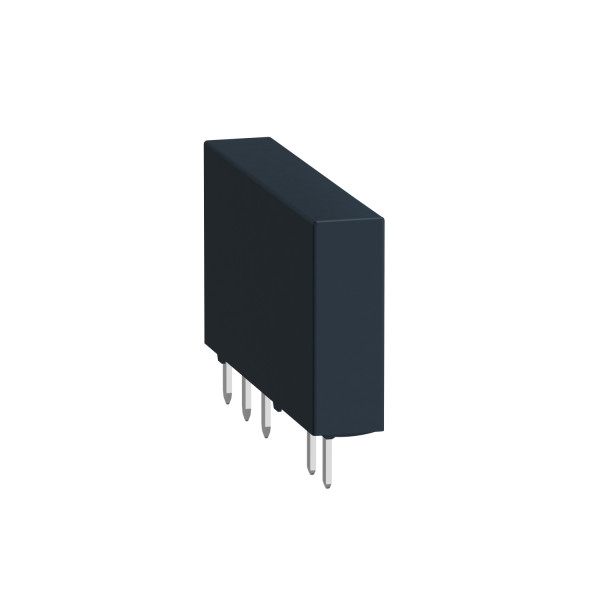

RELAIS 1 O/F, 6A, 48 VDC
6.91 € HT 8.29 € TTC
Soit un prix unitaire de 6.91 € HT Soit un prix unitaire de 8.29 € TTC
Soit un total de 69.10 € HT Soit un total de 82.90 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 16 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Nom de gamme : Relais d'interface mince
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RSL
- Description des contacts : 1 F/O
- Fonctionnement des contacts : Standard
- Tension circuit de commande : 48 V c.c.
- [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
- Led d'état : Sans
- Type de commande : Sans bouton-poussoir
- Forme des broches : Plat (type PCB)
- Résistance moyenne : 10210 Ohm à 23 °C +/- 10 %
- Limites de la tension assignée d'emploi : 36...67.2 V DC
- [ui] tension assignée d'isolement : 250 V conformément à EN/IEC / 277 V conformément à cUL
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC
- Matériau des contacts : Alliage d'argent (AgSnO2)
- [ie] courant assigné d'emploi : 0,25 (AC-1/DC-1) conformément à IEC/UL
- Courant commuté minimum : 100 mA
- Tension de coupure maximale : 277 V
- Tension de commutation minimale : 12 V
- Pouvoir de commutation maximum : 1500 VA / 50 W
- Capacité de commutation minimum : 120 mW
- Vitesse de commande : <= 72000 cycles/hour sans charge / <= 360 cycles/hour sous-charge
- Durée de vie mécanique : 10000000 cycle
- Durée de vie électrique : 60000 cycles pour résistif charge (0,25 à 250 V, AC-1)
- Temps de fonctionnement : 5 ms / 12 ms remise à zéro
- Catégorie de protection : RT III
- Position de montage : Toutes positions
- Largeur hors tout cao : 5 mm
- Hauteur hors tout cao : 28 mm
- Profondeur hors tout cao : 18.5 mm
- Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
- Masse du produit : 0.0054 kg
- Courant de charge : 6 A à 250 V AC pour 0,5 mm de distance de montage
- Consommation moyenne en w : 0.2 W
- Seuil de tension de retombée : >= 0,05 Uc
Caractéristiques techniques
| Courant nominal | 6 A |
| Largeur | 5 mm |
| Hauteur | 28 mm |
| Profondeur | 18,5 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Oui |
| Type de contact de commutation | Contact simple |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Raccordement par fiche plate |
| Tension d'alimentation de courant nominal us cc | 48 V |
| Tension d'alimentation de courant nominal us cc | 48 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Non |
| Type de tension d'actionnement | Dc |
| Nombre de contacts en tant qu'inverseurs | 1 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 0 V |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
