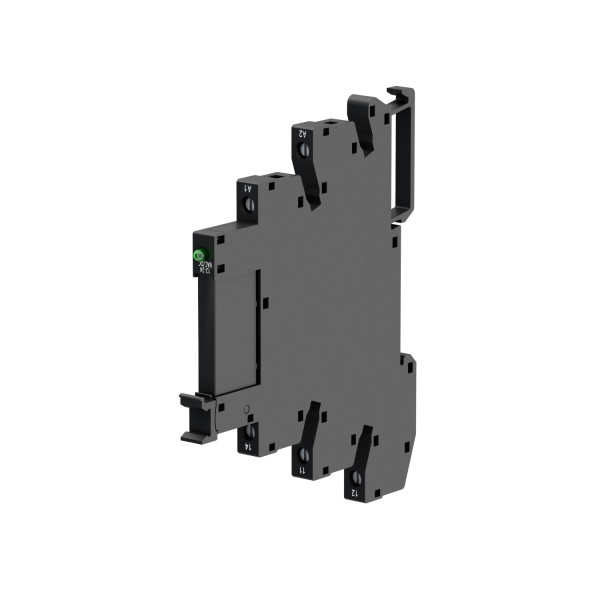

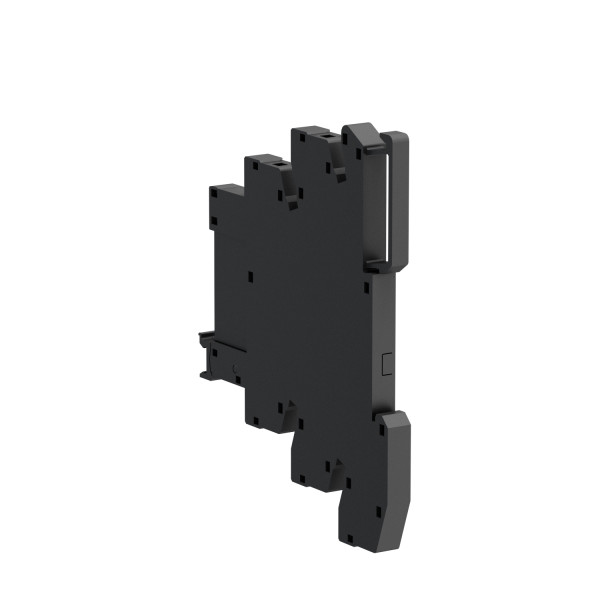

RELAIS 1 O/F AVEC EMBASE 12 VAC/VDC (CONNECTEUR A VIS)
12.34 € HT 14.81 € TTC
Soit un prix unitaire de 12.34 € HT Soit un prix unitaire de 14.81 € TTC
Soit un total de 123.40 € HT Soit un total de 148.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 29 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Nom de gamme : Relais d'interface
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RSL
- Description des contacts : 1 F/O
- Fonctionnement des contacts : Standard
- Tension circuit de commande : 12 V c.c.
- [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
- Led d'état : Avec
- Forme des broches : Plat (type PCB)
- Vente par quantité indivisible : 10
- Mode de fixation : Ressort de compression plastique
- Résistance moyenne : 848 Ohm (DC) à 23 °C +/- 10 %
- [ui] tension assignée d'isolement : 250 V conformément à EN/IEC / 277 V conformément à cUL
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC
- Matériau des contacts : Alliage d'argent (AgSnO2)
- [ie] courant assigné d'emploi : 0,25 1 F/O (AC-1/DC-1) conformément à IEC/UL
- Courant commuté minimum : 100 mA
- Tension de coupure maximale : 277 V
- Tension de commutation minimale : 12 V
- Pouvoir de commutation maximum : 1500 VA / 150 W
- Capacité de commutation minimum : 120 mW
- Vitesse de commande : <= 72000 cycles/hour sans charge / <= 360 cycles/hour sous-charge
- Durée de vie mécanique : <= 10000000 cycle
- Durée de vie électrique : 60000 cycles pour résistif charge (0,25 à 250 V, AC-1)
- Temps de fonctionnement : 5 ms / 12 ms remise à zéro
- Marquage : CE
- Catégorie de protection : RT III
- Position de montage : Toutes positions
- Hauteur : 78.6 mm
- Largeur : 6.2 mm
- Profondeur : 95 mm
- Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
- Masse du produit : 0.029 kg
- Courant de charge : 6 A à 250 V AC pour 0,5 mm de distance de montage
- Consommation moyenne en w : 0.17 W DC
- Seuil de tension de retombée : >= 0,05 Uc
- Disposition des contacts : Séparé
- Mode de raccordement : Connecteurs à vis (1 x 0,2 à 1 x 2,5 mm²/AWG24...AWG14)souple câbleavec embout / Connecteurs à vis (1 x 0,2 à 1 x 2,5 mm²/AWG24...AWG14)rigide câblesans embout
- Couple de serrage : <= 0.5 N.m (M2,5)
Caractéristiques techniques
| Courant nominal | 6 A |
| Largeur | 6,2 mm |
| Hauteur | 78,6 mm |
| Profondeur | 95 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Oui |
| Type de contact de commutation | Contact simple |
| Appareil complet avec socle | Oui |
| Finition du raccordement électrique | Raccordement à vis |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Oui |
| Type de tension d'actionnement | Ac/dc |
| Nombre de contacts en tant qu'inverseurs | 1 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 12 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 12 V |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
