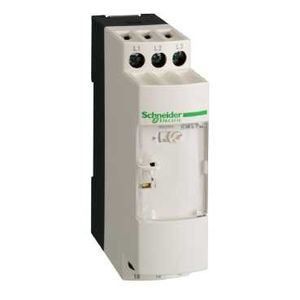

relais de contrôle de réseau triphasé RM4T plage 380 à 500 V

Description

• Gamme de produits : Zelio Control
• Type de produit ou de composant : Relais de contrôle et de mesure industriels
• Type de relais : Relaisde contrôle
• Application spécifique du produit : Pour alimentation triphasée
• Nom du relais : RM4-T
• Paramètres surveillés par le relais : Asymétrie / Détection de défauts de phase / Séquence de phases
• Temporisation : Fixe 0.5 s
• Plage de mesure : 290...484 V
• Description des contacts : 1 F/O
• Description des pôles : 3P

• [us] tension d'alimentation : 380...440 V 50/60 Hz
• Contacts de sortie : 1 F/O
• Réglage exact du seuil de commutation : +/-3 %
• Dérive du seuil de commutation : <= 0,06 % par degré centigrade en fonction de la température de l'air ambiant admissible / <= 0,5 % dans la plage de mesure
• Réglage exact du temps de retard : 10 P
• Dérive de la temporisation : <= 0,07 % par degré centigrade en fonction de la température opérationnelle nominale / <= 0,5 % dans la plage de mesure
• Hystérésis : 50 % fixe de pourcentage asymétrique
• Temporisation à la mise sous tension : < 650 ms
• Cycle de mesure : <= 80 ms
• Asymétrie de réglage de seuil : 5...15 %
• Marquage : CE : CEM 89/336/EEC / CE : LVD 73/23/EEC
• Catégorie de surtension : III conformément à IEC 60664-1
• [ui] tension assignée d'isolement : 500 V conformément à IEC
• Fréquence d'alimentation : 50/60 Hz +/- 5 %
• Position de montage : Toutes positions sans
• Mode de raccordement : Bornes à vis 2 x 1,5 mm², souple câble avec embout / Bornes à vis 2 x 2,5 mm², souple câble sans embout
• Couple de serrage : 0.6...1.1 N.m
• Durée de vie mécanique : <= 30000000 cycle
• [ith] courant thermique conventionnel : 8 A
• [ie] courant assigné d'emploi : 2 A à 70 °C 24 V DC-13 conformément à IEC 60947-5-1/1991 / 2 A à 70 °C 24 V DC-13 conformément à VDE 0660 / 0,125 à 70 °C 115 V AC-15 conformément à IEC 60947-5-1/1991 / 0,125 à 70 °C 115 V AC-15 conformément à VDE 0660 / 0,125 à 70 °C 24 V AC-15 conformément à IEC 60947-5-1/1991 / 0,125 à 70 °C 24 V AC-15 conformément à VDE 0660 / 0,125 à 70 °C 250 V AC-15 conformément à IEC 60947-5-1/1991 / 0,125 à 70 °C 250 V AC-15 conformément à VDE 0660 / 0.1 A à 70 °C 250 V DC-13 conformément à IEC 60947-5-1/1991 / 0.1 A à 70 °C 250 V DC-13 conformément à VDE 0660 / 0.3 A à 70 °C 115 V DC-13 conformément à IEC 60947-5-1/1991 / 0.3 A à 70 °C 115 V DC-13 conformément à VDE 0660
• Pouvoir de commutation en ma : 10 mA à 12 V
• Tension de commutation : <= 440 V AC / 250 V AC
• Matériau des contacts : Contacts nickel argent 90/10
• Nombre de câbles : 2
• Hauteur : 78 mm
• Largeur : 22.5 mm
• Profondeur : 80 mm
• Description des bornes iso n°1 : (15-16-18)OC / (L1-L2-L3)CO
• État relais de sortie : Déclenché, présence défaut
• Pas de 9 mm : 2.5
• Masse du produit : 0.11 kg
• Retard sur mise hors tension : 0.5 s
