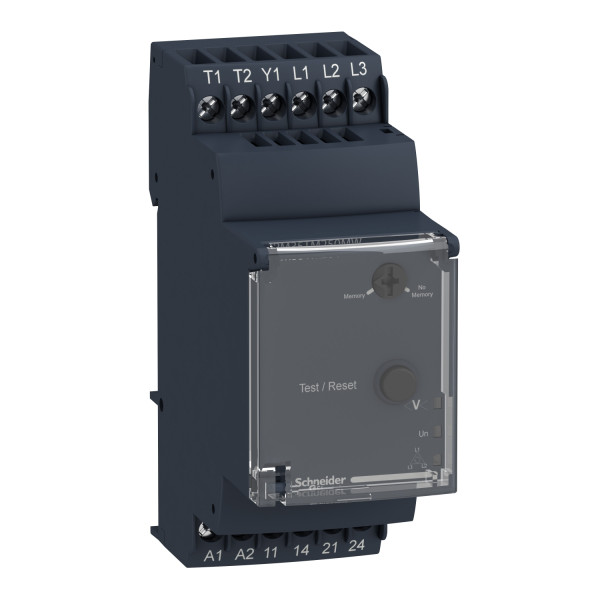

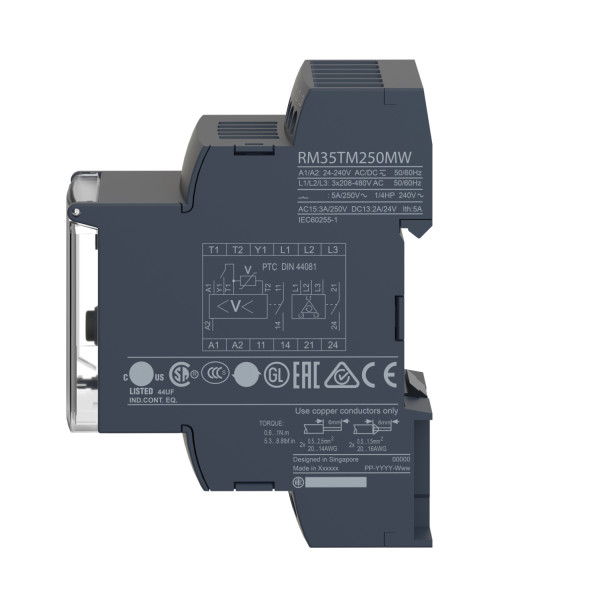

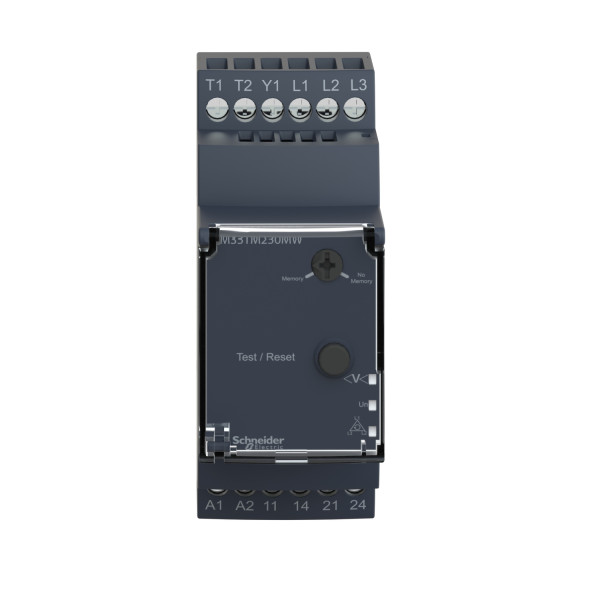

REL. PHASE ET TEMPERATURE MOTEUR

Description

• Gamme de produits : Zelio Control
• Type de produit ou de composant : Relais de contrôle et de mesure modulaires
• Type de relais : Relais de contrôle de la température du moteur
• Application spécifique du produit : Pour alimentation triphasée
• Nom du relais : RM35TM
• Paramètres surveillés par le relais : Température de moteur par sonde PTC / Détection de défauts de phase / Séquence de phases / Sélection (avec ou sans mémoire) / Bouton de test/remise à wéro
• Temporisation : Fixe 0.3 s
• Capacité de commutation en va : 1250 VA
• Plage de mesure : 0...20 Ohm détection des courts-circuits / 208...480 V tension AC

• Temps de reset : 10000 ms pour sortie
• Tension de coupure maximale : 250 V AC / 250 V DC
• Courant commuté minimum : 10 mA à 5 V CC
• Courant commuté maximum : 5 A AC / 5 A DC
• [us] tension d'alimentation : 24...240 V AC / 24...240 V DC
• Limites de la tension d'alimentation : 20.4...264 V AC / 20.4...264 V DC
• Puissance consommée en va : <= 4 VA AC
• Puissance consommée en w : <= 0.5 W DC
• Fréquence circuit de commande : 50...60 Hz +/- 10 %
• Résistance entre bornes : 602 mOhm
• Contacts de sortie : 2F
• Courant de sortie nominal : 5 A
• Limites de tension de mesure : 176...528 V AC
• Temporisation à la mise sous tension : <= 500 ms
• Plage d'utilisation en tension : 176 à 528 V
• Temps de réponse : > 50 ms entrée Y1 (contact Y1-T1) et bouton-poussoir
• Tension circuit de commande : <= 3,6 V de circuit de contrôle de température (bornes T1-T2 ouvertes)
• Courant de court-circuit : 0.007 A circuit de détection de température (bornes T1-T2 court-circuitées)
• Résistance : <= 1500 Ohm pour détecteur de température à 20 °C
• Seuil de déclenchement : 3100 Ohm (+/- 10 % pour circuit de contrôle de température)
• Seuil de réinitialisation : 1650 Ohm (+/- 10 % pour circuit de contrôle de température)
• Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
• Catégorie de surtension : III conformément à IEC 60664-1
• Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
• [ui] tension assignée d'isolement : 400 V conformément à IEC 60664-1
• Fréquence d'alimentation : 50/60 Hz +/- 10 %
• Position de montage : Toutes positions sans
• Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 1 x 0,2 à 1 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout
• Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
• Matière du boîtier : Plastique auto-extinguible
• Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour phase du relais (R2) / 1 LED jaune pour température du relais (R1)
• Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
• Durée de vie électrique : 10000 cycle
• Durée de vie mécanique : <= 30000000 cycle
• Vitesse de commande : <= 360 opérations/heure sous pleine charge
• Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1
• Largeur : 35 mm
• Masse du produit : 0.13 kg
