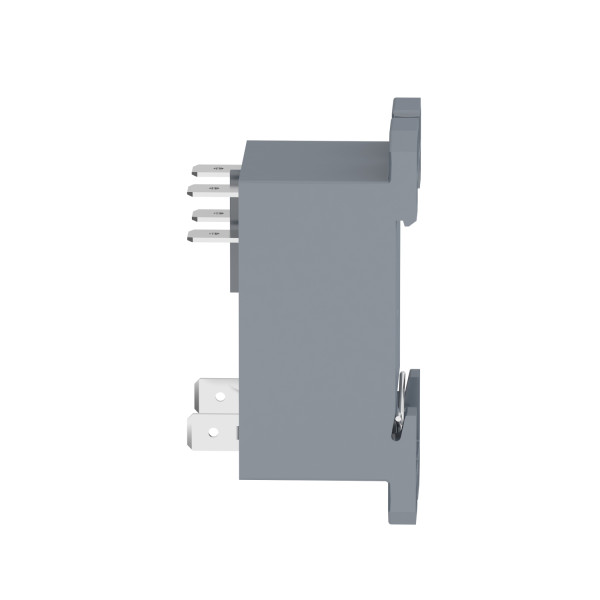

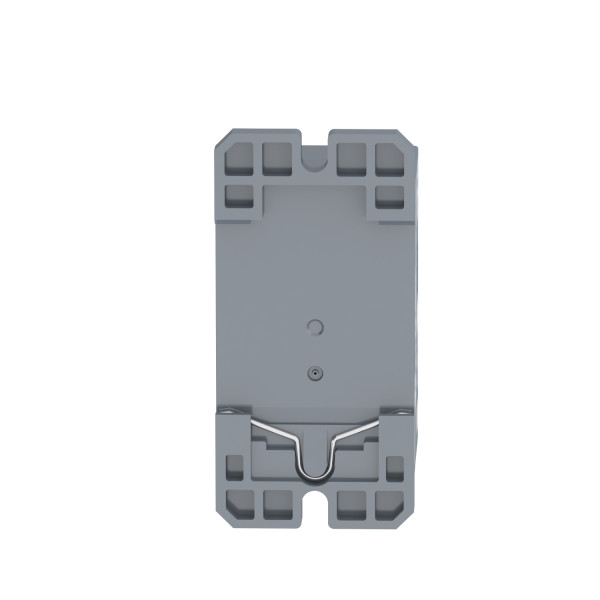

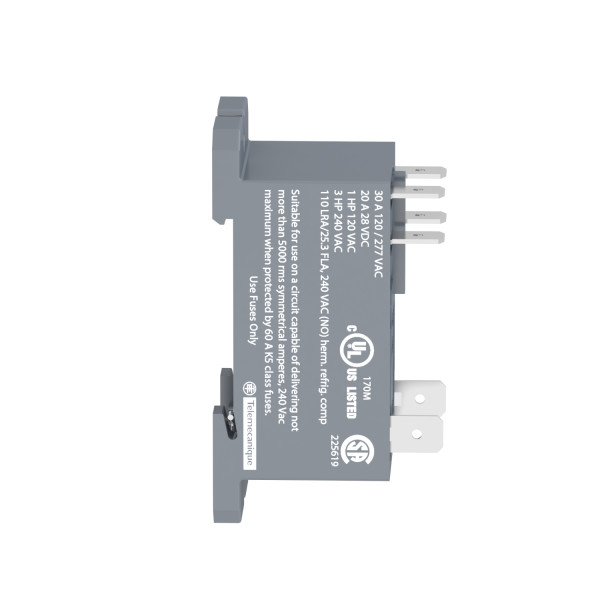

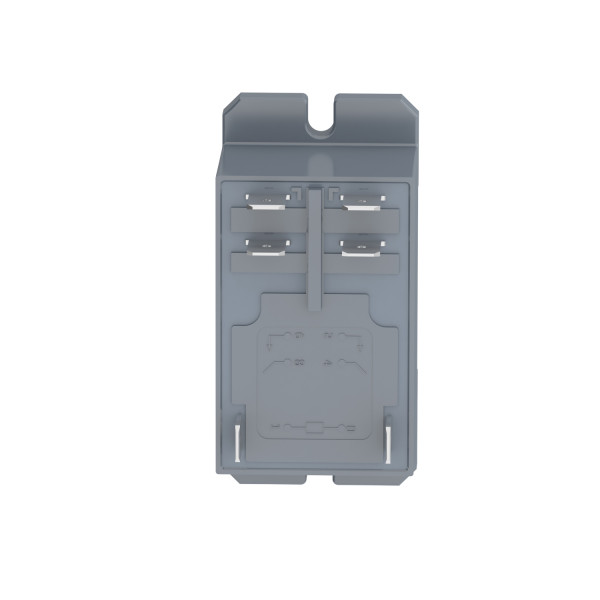

RELAIS DE PUISSANCE 2 NO 24 V DC
12.60 € HT 15.12 € TTC
Soit un prix unitaire de 12.60 € HT Soit un prix unitaire de 15.12 € TTC
Soit un total de 126.00 € HT Soit un total de 151.20 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 30 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Zelio Relay
Nom de gamme : Puissance
Fonction produit : Relais enfichable
Nom abrégé de l'appareil : RPF
Description des contacts : 2 "F"
Tension circuit de commande : 24 V CC
Type de commande : Sans bouton de test verrouillable
Forme des broches : Plat
Matériau des contacts : Oxyde stannique argent
[ithe] courant thermique d'emploi sous enveloppe : 25 Aà -40...55 °C pour relais côte à côte ss espac30 Aà -40...55 °C pour espace 13 mm entre deux relais
Courant de charge : 25 Aà 28 V DC30 Aà 250 V AC
Coefficient d'utilisation : 10 %
Caractéristiques complémentaires :
Support de montage : Rail DINPanneau
Plage de tension du circuit de commande : 19,2 à 26,4 V
[ie] courant assigné d'emploi : 30 A à 250 V AC (pour NO) se conformer à IEC30 A à 277 V AC (pour NO) se conformer à UL20 A à 28 V DC (pour NO) se conformer à UL25 A à 28 V DC (pour NO) se conformer à IEC
[ui] tension assignée d'isolement : 250 V se conformer à IEC300 V se conformer à UL
[uimp] tension assignée de tenue aux chocs : 4 kV 1,2/50 µs
Tension de coupure maximale : 250 V se conformer à IEC
Pouvoir de commutation maximum : 7 500 VA/700 W
Capacité de commutation minimum : 6000 mW (500 mA / 12 V) pour NO
Vitesse de commande :
Durée de vie mécanique : 5000000 cycle
Durée de vie électrique : 100000 cycle pour résistif charge
Consommation moyenne en va : 1.7 W
Seuil de tension de retombée : >= 0,1 Uc
Temps de fonctionnement : 25 ms
Temps de réinitialisation : 25 ms
Résistance moyenne : 350 Ohm (tolerance +/- 10 %)à 20 °C
Données de fiabilité de la sécurité : B10d = 100000
Catégorie de protection : RT II
Position de montage : Toutes positions
Poids : 0.082 kg
Présentation du produit : Produit complet
Caractéristiques techniques
Largeur | 33,7 mm |
Hauteur | 68,5 mm |
Profondeur | 39,2 mm |
Avec pinces amovibles | Oui |
Entraînement, polarité | Non polarisé |
Comportement de commutation de l'entraînement | Monostable |
Avec contacts à guidage forcé | Oui |
Type de contact de commutation | Contact double |
Appareil complet avec socle | Non |
Finition du raccordement électrique | Raccordement par fiche plate |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Indice de protection (ip) | Ip40 |
Type de tension d'actionnement | Dc |
Nombre de contacts en tant que contacts à fermeture | 2 |
Tension d'alimentation de courant nominal us à ca 50 hz | 0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 0 V |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
Courant nominal | 30 A |
Avec affichage led | Non |
Matériau du revêtement de contact | Autre |
Matériau du contact | Autre |
Matériau de l'insert de contact | Autre |
