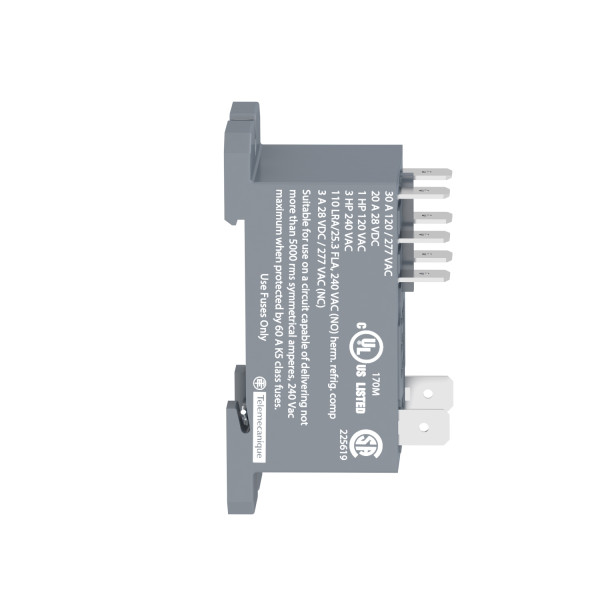

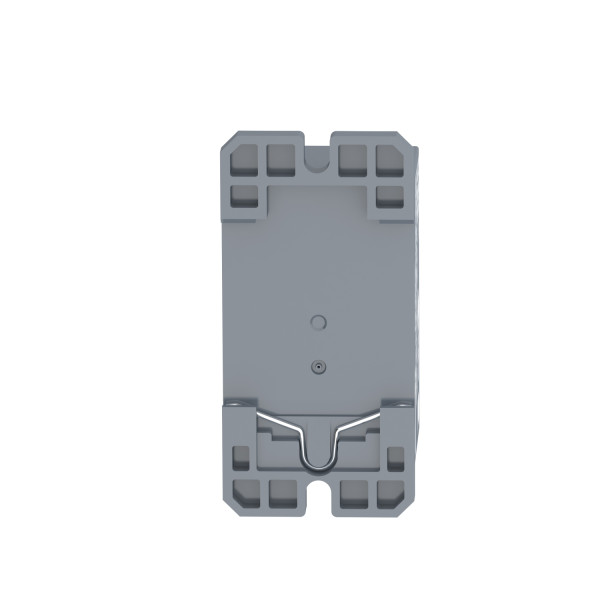

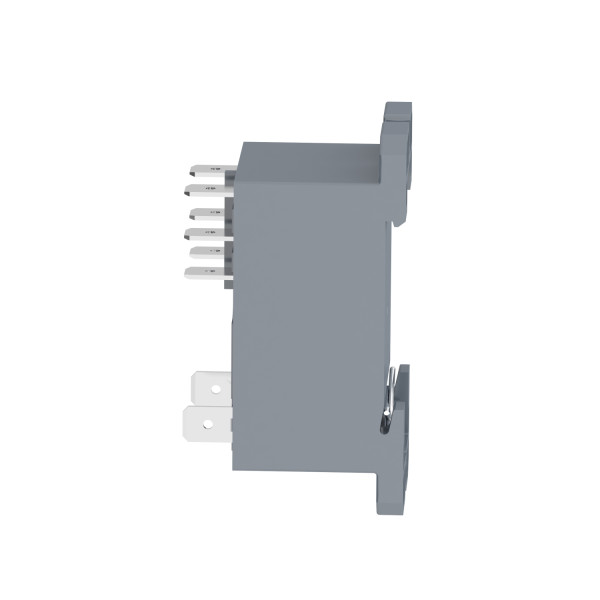

RELAIS DE PUISSANCE 2 CO 24 V DC
RELAIS DE PUISSANCE 2 CO 24 V DC
RELAIS DE PUISSANCE 2 CO 24 V DC
RELAIS DE PUISSANCE 2 CO 24 V DC

Photo(s) non contractuelle(s)

RELAIS DE PUISSANCE 2 CO 24 V DC

10.21 € HT 12.25 € TTC

Soit un prix unitaire de 10.21 € HT Soit un prix unitaire de 12.25 € TTC

Soit un total de 102.10 € HT Soit un total de 122.50 € TTC

Marque Schneider Electric

Référence RPF2BBD

EAN 3389119401593

Emballage : 10

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Puissance
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RPF
  • Description des contacts : 2 ''OF''
  • Tension circuit de commande : 24 V DC
  • Type de commande : Sans bouton-poussoir
  • Forme des broches : Plat
  • Matériau des contacts : Oxyde stannique argent
  • [ithe] courant thermique d'emploi sous enveloppe : 25 A à -40...55 °C pour relais côte à côte ss espac / 30 A à -40...55 °C pour espace 13 mm entre deux relais
  • Courant de charge : 25 A à 28 V DC / 30 A à 250 V AC
  • Coefficient d'utilisation : 10 %
Caractéristiques complémentaires :
  • Support de montage : Rail DIN / Panneau
  • Plage de tension du circuit de commande : 19.2...26.4 V
  • [ie] courant assigné d'emploi : 30 A à 250 V AC (for non) conformément à IEC / 30 A à 277 V AC (for non) conformément à UL / 20 A à 28 V DC (for non) conformément à UL / 0,125 à 250 V AC (for "O'') conformément à IEC / 0,125 à 28 V DC (for "O'') conformément à IEC / 0,125 à 277 V AC (for "O'') conformément à UL / 0,125 à 28 V DC (for "O'') conformément à UL / 25 A à 28 V DC (for non) conformément à IEC
  • [ui] tension assignée d'isolement : 250 V conformément à IEC / 300 V conformément à UL
  • [uimp] tension assignéede tenue aux chocs : 4 kV 1,2/50 µs
  • Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
  • Pouvoir de commutation maximum : 7500 VA/700 W
  • Capacité de commutation minimum : 6000 mW (500 mA/12 V) pour non / 170 mW (10 mA/6 V) pour "O''
  • Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
  • Durée de vie mécanique : 5000000 cycle
  • Durée de vie électrique : 100000 cycle pour résistif charge
  • Consommation moyenne en va : 1.7 W
  • Seuil de tension de retombée : >= 0,1 Uc
  • Temps de fonctionnement : 25 ms
  • Temps de réinitialisation : 25 ms
  • Résistance moyenne : 350 Ohm (tolerance +/- 10 %) à 20 °C
  • Catégorie de protection : RT II
  • Position de montage : Toutes positions
  • Masse du produit : 0.082 kg
Référence : SCHRPF2BBD (Schneider-Electric)

Ancien produit : Telemecanique RPF2BBD

Les avis clients

Caractéristiques techniques

Largeur 33,7 mm
Hauteur 68,5 mm
Profondeur 39,2 mm
Avec pinces amovibles Oui
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Oui
Type de contact de commutation Contact double
Appareil complet avec socle Non
Finition du raccordement électrique Raccordement par fiche plate
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 24 V
Indice de protection (ip) Ip40
Type de tension d'actionnement Dc
Nombre de contacts en tant qu'inverseurs 2,0
Tension d'alimentation de courant nominal us à ca 50 hz 0 V
Tension d'alimentation de courant nominal us à ca 60 hz 0 V
Nombre de contacts en tant que contacts à ouverture 0,0
Nombre de contacts en tant que contacts à fermeture 0,0
Courant nominal 30,0 A
Avec affichage led Non
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
