Photo(s) non contractuelle(s)

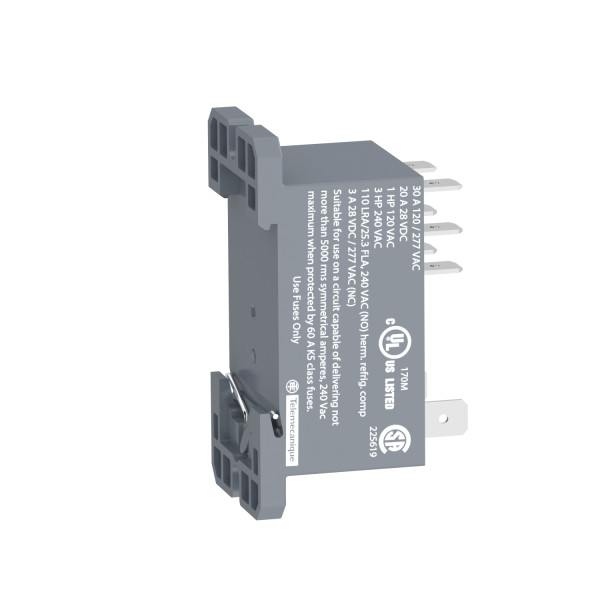

RELAIS DE PUISSANCE 2 CO 230 V AC
13.82 € HT 16.58 € TTC
Soit un prix unitaire de 13.82 € HT Soit un prix unitaire de 16.58 € TTC
Soit un total de 138.20 € HT Soit un total de 165.80 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 33 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Nom de gamme : Puissance
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RPF
- Description des contacts : 2 ''OF''
- Tension circuit de commande : 230 V c.a.
- Type de commande : Sans bouton-poussoir
- Forme des broches : Plat
- Matériau des contacts : Oxyde stannique argent
- [ithe] courant thermique d'emploi sous enveloppe : 25 A à -40...55 °C pour relais côte à côte ss espac / 30 A à -40...55 °C pour espace 13 mm entre deux relais
- Courant de charge : 25 A à 28 V DC / 30 A à 250 V AC
- Coefficient d'utilisation : 10 %
- Support de montage : Rail DIN / Panneau
- Plage de tension du circuit de commande : 184...253 V
- [ie] courant assigné d'emploi : 30 A à 250 V AC (for non) conformément à IEC / 30 A à 277 V AC (for non) conformément à UL / 20 A à 28 V DC (for non) conformément à UL / 0,125 à 250 V AC (for "O'') conformément à IEC / 0,125 à 28 V DC (for "O'') conformément à IEC / 0,125 à 277 V AC (for "O'') conformément à UL / 0,125 à 28 V DC (for "O'') conformément à UL / 25 A à 28 V DC (for non) conformément à IEC
- [ui] tension assignée d'isolement : 250 V conformément à IEC / 300 V conformément à UL
- [uimp] tension assignéede tenue aux chocs : 4 kV 1,2/50 µs
- Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
- Pouvoir de commutation maximum : 7500 VA/700 W
- Capacité de commutation minimum : 6000 mW (500 mA/12 V) pour non / 170 mW (10 mA/6 V) pour "O''
- Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
- Durée de vie mécanique : 5000000 cycle
- Durée de vie électrique : 100000 cycle pour résistif charge
- Consommation moyenne en va : 4 VA à 60 Hz
- Seuil de tension de retombée : >= 0,15 Uc
- Temps de fonctionnement : 25 ms
- Temps de réinitialisation : 25 ms
- Résistance moyenne : 15600 Ohm (tolerance +/- 15 %) à 20 °C
- Catégorie de protection : RT II
- Position de montage : Toutes positions
- Masse du produit : 0.082 kg
Ancien produit : Telemecanique RPF2BP7
Legrand
LEG069687
Support plaque pour Encastré Legrand Plexo composable gris - 3 postes horiz
5,0 (2)
En stock
21 produit(s) disponible(s)
11.93 € HT 14.32 € TTC
Legrand
LEG080122
Boîte multimatériaux Legrand Batibox - 2 postes - 4/5 modules - vert/horiz - prof. 50
4,8 (4)
En stock
49 produit(s) disponible(s)
4.05 € HT 4.86 € TTC
Legrand
LEG080123
Boîte multimatériaux Legrand Batibox - 3 postes - 6/8 modules - vert/horiz - prof. 50
5,0 (4)
En stock
18 produit(s) disponible(s)
7.50 € HT 9.00 € TTC
Evicom
BITABS041P/B

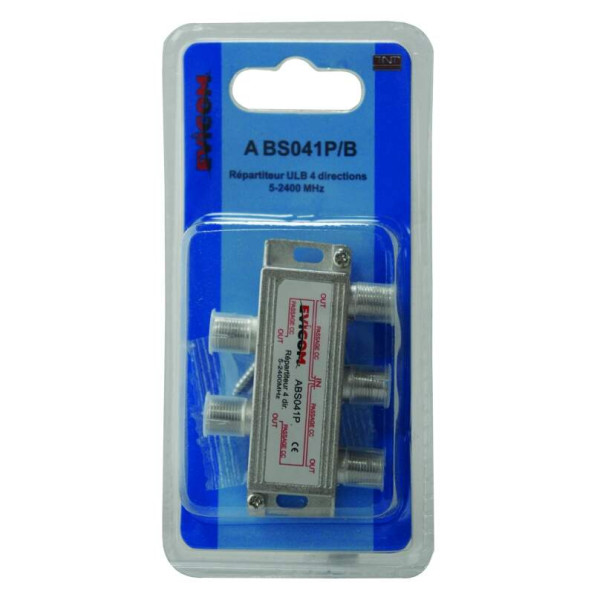

Répartiteur TV ULB 5-2300 MHz 4 sorties Evicom
5,0 (1)
En stock
5 produit(s) disponible(s)
4.83 € HT 5.80 € TTC
Legrand
LEG406774
Disjoncteur Legrand dnx³ 4500 6kA - Vis/Vis - 1P+N 230v~ - 16A - Courbe C
4,9 (46)
En stock
14113 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
Legrand
LEG406784
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 20A - courbe C
5,0 (15)
En stock
7057 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Caractéristiques techniques
| Largeur | 33,7 mm |
| Hauteur | 68,5 mm |
| Profondeur | 39,2 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Oui |
| Type de contact de commutation | Contact double |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Raccordement par fiche plate |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Indice de protection (ip) | Ip40 |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant qu'inverseurs | 2 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Courant nominal | 30 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Avec affichage led | Non |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
