Relais de Protection Thermique 16 à 24 A Classe 10A TeSys LRD Schneider

Description

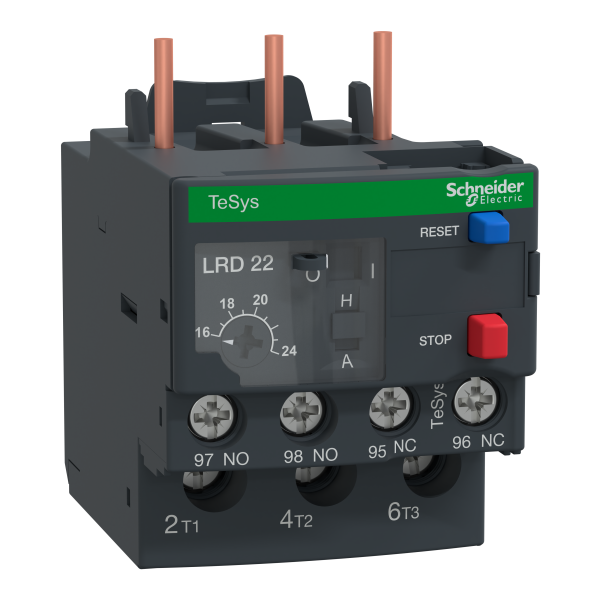

Relais de Protection Thermique TeSys LRD Schneider Electric

Ce relais de protection TeSys LRD, de la marque Schneider Electric, est un dispositif de sécurité servant à protéger un circuit électrique contre les surcharges  thermiques. Il est indispensable pour mettre le moteur hors des risques d’endommagements causés par les surchauffes ou les surintensités. Ce dispositif propose une plage de réglage de 16 à 24 A pour la détection de surcharge. Ce relais de protection permet par la suite d’envoyer un signal de déclenchement au contacteur à chaque détection de surcharges thermiques. Il possède 2 boutons poussoirs pour l’arrêt d’urgence et pour la remise à zéro du moteur. Cet appareil peut être monté sur un rail ou sur une platine à l’aide d’un support adapté.

Les + du produit :

• Raccordement par borniers à vis-étriers
• Commande manuelle par bouton-poussoir

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LRD
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D25...LC1D38
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 16...24 A
• [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques complémentaires :

• Fréquence du réseau : 0...400 Hz
• Support de montage : Sous le contacteur
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation / 0.1 A à 250 V DC-13 pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Pas de raccordement : 17.5 mm
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : bornes à anneau
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 2.3 N.m - sur bornes à anneau screw : M4
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.124 kg

Référence : SCHLRD226 (Schneider-Electric)

Ancien produit : Telemecanique LRD226
