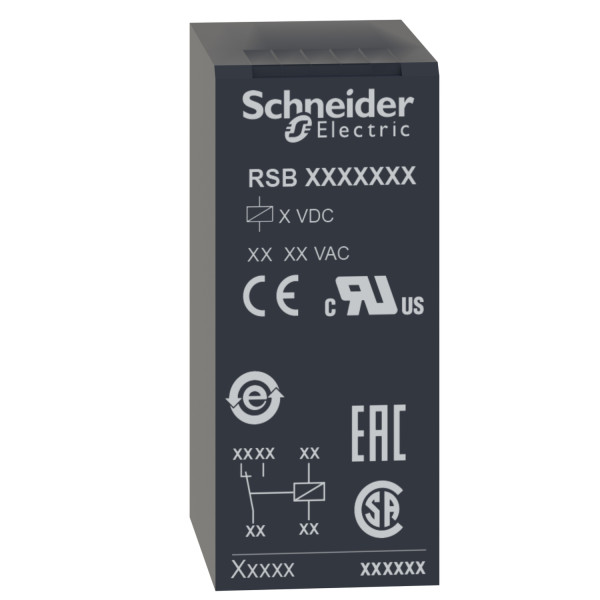

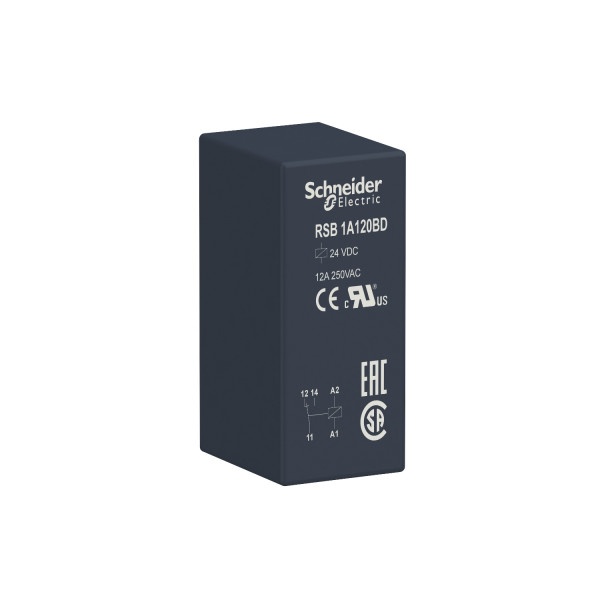

relais interface 24 V CC 1OF

Description

• Gamme de produits : Zelio Relay
• Nom de gamme : Relais d'interface
• Type de produit ou de composant : Relais enfichable
• Nom abrégé d'appareil : RSB
• Description des contacts : 1 F/O
• Fonctionnement des contacts : Standard
• Tension circuit de commande : 24 V DC
• [ithe] courant thermique d'emploi sous enveloppe : 12 A à -40...40 °C
• Led d'état : Sans
• Type de commande : Sans bouton-poussoir
• Vente par quantité indivisible : 10

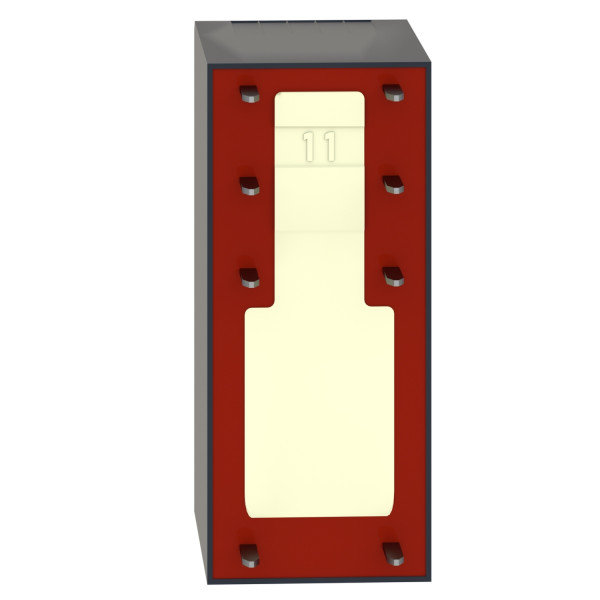

• Forme des broches : Plat / Plat (type PCB)
• Résistance moyenne : 1440 Ohm (DC) à 20 °C +/- 10 %
• Limites de la tension assignée d'emploi : 19,2...26.4 V DC
• [ui] tension assignée d'isolement : 400 V conformément à EN/IEC 60947
• [uimp] tension assignéede tenue aux chocs : 3.6 kV conformément à IEC 61000-4-5
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• [ie] courant assigné d'emploi : 12 A, non (AC-1/DC-1) conformément à IEC / 0,25, "O'' (AC-1/DC-1) conformément à IEC
• Courant commuté minimum : 5 mA
• Tension de coupure maximale : 300 V DC / 400 V AC
• Tension de commutation minimale : 5 V
• Pouvoir de commutation maximum : 3000 VA (AC) / 336 W (DC)
• Capacité de commutation minimum : 300 mW
• Vitesse de commande : <= 600 cycles/hour sous-charge / <= 72000 cycles/hour sans charge
• Durée de vie mécanique : 30000000 cycle
• Durée de vie électrique : >= 100000 cycle pour résistif charge à 12 A, 250 V
• Temps de fonctionnement : 4 ms entre de-énergisation bobine et rep cont inhib / 9 ms entre énergisation bobine et ep cont inhib
• Marquage : CE
• Catégorie de protection : RT I
• Position de montage : Toutes positions
• Largeur hors tout cao : 13 mm
• Hauteur hors tout cao : 29 mm
• Profondeur hors tout cao : 20 mm
• Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
• Masse du produit : 0.014 kg
• Courant de charge : 12 A à 250 V AC / 12 A à 28 V DC
• Consommation moyenne en w : 0.45 W DC
• Seuil de tension de retombée : >= 0,1 Uc DC
