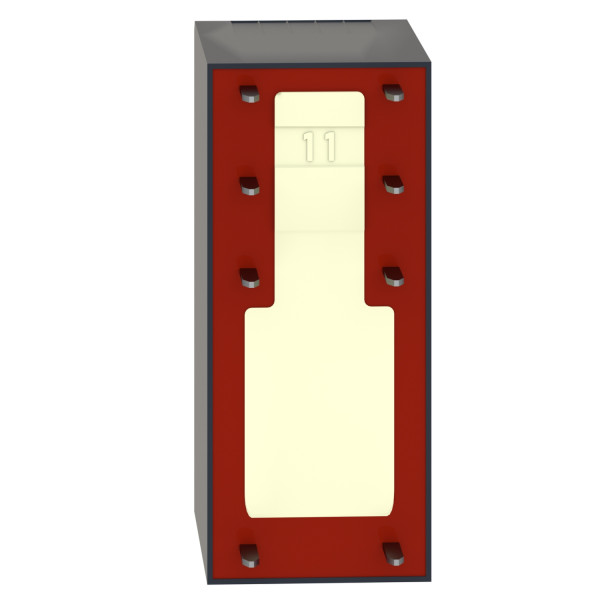

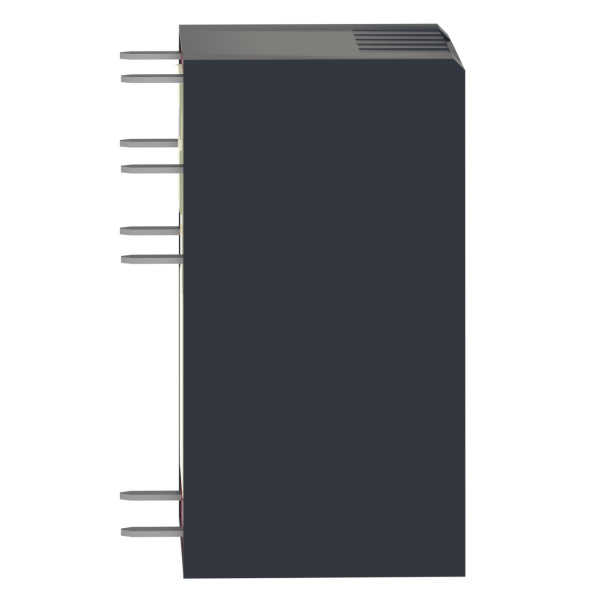

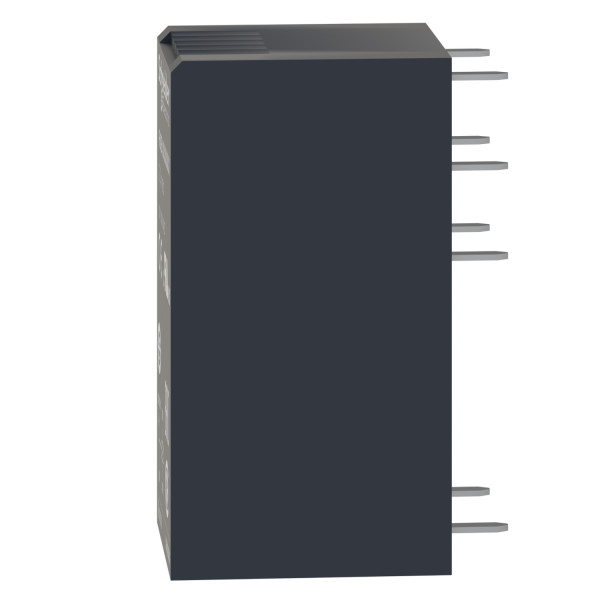

relais interface 48 V CA 2OF
6.18 € HT 7.42 € TTC
Soit un prix unitaire de 6.18 € HT Soit un prix unitaire de 7.42 € TTC
Soit un total de 61.80 € HT Soit un total de 74.20 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 14 points de fidélité en achetant ce produit
Schneider Electric
SCHRSZE08P
Rsz push-in socket with clamp, separate contact, for rsb2 relays
Non géré en stock
A commander
5.93 € HT 7.12 € TTC
Soit un total de 59.30 € HT Soit un total de 71.20 € TTC
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Nom de gamme : Relais d'interface
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RSB
- Description des contacts : 2 ''OF''
- Fonctionnement des contacts : Standard
- Tension circuit de commande : 48 V c.a.
- [ithe] courant thermique d'emploi sous enveloppe : 8 A à -40...40 °C
- Led d'état : Sans
- Type de commande : Sans bouton-poussoir
- Vente par quantité indivisible : 10
- Forme des broches : Plat / Plat (type PCB)
- Résistance moyenne : 1550 Ohm (AC) à 20 °C +/- 15 %
- Limites de la tension assignée d'emploi : 38,4...57.6 V AC, 50 Hz / 40,8 à 57,6 V AC, 60 Hz
- [ui] tension assignée d'isolement : 400 V conformément à EN/IEC 60947
- [uimp] tension assignéede tenue aux chocs : 3.6 kV conformément à IEC 61000-4-5
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- [ie] courant assigné d'emploi : 4 A, "O'' (AC-1/DC-1) conformément à IEC / 8 A, non (AC-1/DC-1) conformément à IEC
- Courant commuté minimum : 5 mA
- Tension de coupure maximale : 300 V DC / 400 V AC
- Tension de commutation minimale : 5 V
- Pouvoir de commutation maximum : 2000 VA (AC) / 224 W (DC)
- Capacité de commutation minimum : 300 mW
- Vitesse de commande : <= 600 cycles/hour sous-charge / <= 72000 cycles/hour sans charge
- Durée de vie mécanique : 30000000 cycle
- Durée de vie électrique : >= 100000 cycle pour résistif charge à 8 A, 250 V
- Temps de fonctionnement : 10 ms entre de-énergisation bobine et rep cont inhib / 12 ms entre énergisation bobine et ep cont inhib
- Marquage : CE
- Catégorie de protection : RT I
- Position de montage : Toutes positions
- Largeur hors tout cao : 13 mm
- Hauteur hors tout cao : 29 mm
- Profondeur hors tout cao : 20 mm
- Description des bornes iso n°1 : (11-14-23)OC / (21-22-24)OC / (A1-A2)CO
- Masse du produit : 0.014 kg
- Courant de charge : 8 A à 250 V AC / 8 A à 28 V DC
- Consommation moyenne en va : 0.75 AC 60 Hz
- Seuil de tension de retombée : >= 0,15 Uc AC
Ancien produit : Telemecanique RSB2A080E7
Caractéristiques techniques
| Largeur | 12,5 mm |
| Hauteur | 29,0 mm |
| Profondeur | 19,6 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Non |
| Type de contact de commutation | Contact double |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Fiche |
| Tension d'alimentation de courant nominal us à ca 50 hz | 48,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 48 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 48,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 48 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Non |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant qu'inverseurs | 2,0 |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Courant nominal | 8,0 A |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
