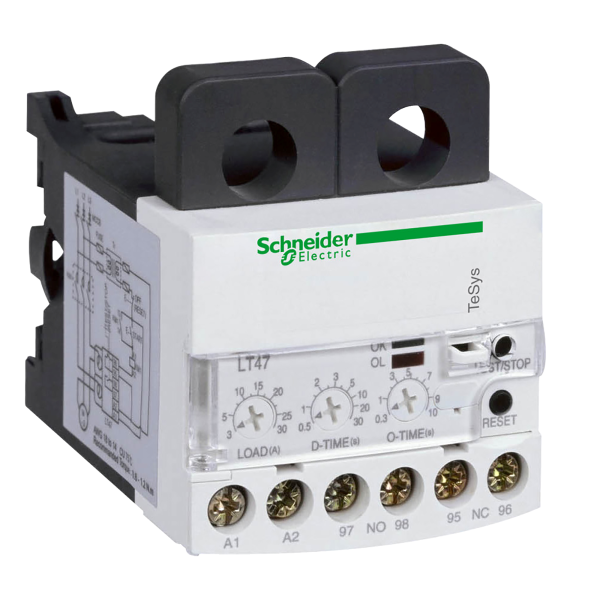

RELAIS ELECT.0,5 A 6A
RELAIS ELECT.0,5 A 6A

Photo(s) non contractuelle(s)

RELAIS ELECT.0,5 A 6A

104.10 € HT 124.92 € TTC

Marque Schneider Electric

Référence LT4706M7S

EAN 3389110576566

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : TeSys LT electronic over current relays
  • Type de produit ou de composant : Electronic over current relay
  • Nom abrégé d'appareil : LT47
  • Utilisation du relais : Rotor verrouillé, blocage mécanique I > 3 x Isetting / Surcharge Imax > Isetting / Sensibilité au défaut de phase
  • [us] tension d'alimentation : 200...240 V AC
  • Zone de réglage de protection thermique : 0.5...6 A
  • [ui] tension assignée d'isolement : 600 V AC circuit de puissance conformément à CSA / 600 V AC circuit de puissance conformément à UL / 690 V AC circuit de puissance conformément à IEC 60947-4-1
Caractéristiques complémentaires :
  • Fréquence du réseau : 50...60 Hz
  • Support de montage : Rail
  • Seuil de déclenchement : 0.5...5 A
  • Compatibilité électromagnétique : Émission transmise par conduction classe A conformément à EN 55011 / Immunité aux interférences électromagnétiques 10 V/m conformément à IEC 61000-4-3 / Tenue aux décharges électrostatiques 8 kV en plein air conformément à IEC 6100-4-11 / Tenue aux décharges électrostatiques 6 kV in direct mode conformément à IEC 6100-4-11 / Immunité aux transitoires rapides 2 kV conformément à IEC 61000-4-4 / Surge withstand 6 kV conformément à IEC 61000-4-5 / Conducted HF disturbances 10 V conformément à IEC 61000-4-6
  • Composition contact auxiliaire : 1F+1O
  • [ith] courant thermique conventionnel : 3 A pour circuit de signalisation
  • Calibre du fusible à associer : 3 A gG pour circuit de signalisation / 3 A BS pour circuit de signalisation
  • [uimp] tension assignéede tenue aux chocs : 6 kV
  • Gamme de temps : 0,5 à 30 s - type de commande D-time / 0,3 à 10 s - type de commande O-time
  • Signalisation locale : 1 DEL (vert) / 1 DEL (rouge)
  • Type de commande : Bouton-poussoir pour raz mode / Electrical pour raz mode
  • Mode de raccordement : Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end / Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end / Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end / Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end
  • Couple de serrage : Circuit de signalisation : 0.8...1.7 N.m screw : M3.5
  • Hauteur : 70.3 mm
  • Largeur : 71 mm
  • Profondeur : 77.2 mm
  • Masse du produit : 0.192 kg
Référence : SCHLT4706M7S (Schneider-Electric)

Ancien produit : Telemecanique LT4706M7S

Les avis clients

Caractéristiques techniques

Mode de pose Montage séparé
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Tension d'alimentation de courant nominal us à ca 50 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 240 V
Tension d'alimentation de courant nominal us à ca 60 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 240 V
Classe de déclenchement Ajustable
Type de raccordement du circuit principal Raccordement à vis
Plage de courant ajustable 6,0 A
Plage de courant ajustable 6 A
Type de tension d'actionnement Ac
Entrée pour fonction de remise à zéro Oui
Fonction reset automatique Non
Bouton-poussoir de remise à zéro Oui
Nombre de contacts auxiliaires à deux directions 0,0
