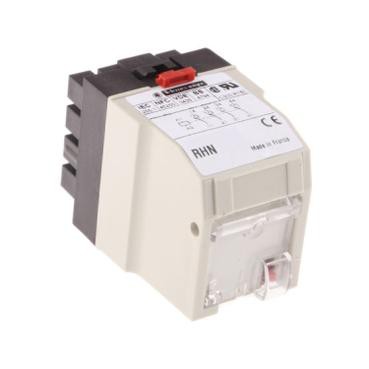

relais instantané 6 V CC 4OF
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RHN
- Description des contacts : 4 ''OF''
- Fonctionnement des contacts : Instantané / Standard
- Tension circuit de commande : 6 V DC
- [ithe] courant thermique d'emploi sous enveloppe : 5 A à <= 40 °C
- Led d'état : Sans
- Type de commande : Contrôle manuel
- Antiparasitage bobine : Sans
- [ui] tension assignée d'isolement : 250 V
- Position de montage : Toutes positions
- Capacité de commutation minimum : 150 mVA à 10 mA / 150 mVA/1 V
- Durée des rebonds de contact : <= 10 ms
- Tension de déchet : <= 100 V pour 3 Aà 24 V
- Résistance moyenne : 30 mOhm à 20 °C
- Temps de commutation : 1...4 ms pour activation/désactivation de l'alimentation / 1.2...4 ms pour mise hors/sous tension
- Consommation moyenne en w : 1.6 W à 20 °C
- Plage de tension du circuit de commande : 0,8 à 1,1 Uc conformément à IEC 60255
- Seuil de tension de retombée : 0,1 à 0,3 Uc
- Constante de temps : 12 ms pour OPEN contact(s) / 15 ms pour fermé contact(s)
- Durée de vie mécanique : 20000000 cycle
- Vitesse de commande : <= 6 cyc/mn
- Temps de fonctionnement : 10...20 ms entre l'excitation de la bobine et la fermeture du contact ''F'' à 20 °C / 2...7 ms entre la désexcitation de la bobine et la fermeture ducontact ''O'' à 20 °C
- Largeur hors tout cao : 33 mm
- Hauteur hors tout cao : 43 mm
- Profondeur hors tout cao : 54 mm
- Description des bornes iso n°1 : (11-12-14)OC / (21-22-24)OC / (31-32-34)OC / (41-42-44)OC / (A1-A2)CO
- Masse du produit : 0.09 kg
Ancien produit : Telemecanique RHN412R
Caractéristiques techniques
Largeur | 33,0 mm |
Hauteur | 43,0 mm |
Profondeur | 54,0 mm |
Avec pinces amovibles | Oui |
Entraînement, polarité | Polarity free |
Comportement de commutation de l'entraînement | Mono stable |
Avec contacts à guidage forcé | Oui |
Type de contact de commutation | Other |
Appareil complet avec socle | Non |
Finition du raccordement électrique | Plug-in connection |
Tension d'alimentation de courant nominal us cc | 6,0 V |
Tension d'alimentation de courant nominal us cc | 6 V |
Indice de protection (ip) | Ip40 |
Avec affichage led | Non |
Type de tension d'actionnement | Ac/dc |
Nombre de contacts en tant qu'inverseurs | 4,0 |
Tension d'alimentation de courant nominal us à ca 50 hz | 0,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 0,0 V |
Nombre de contacts en tant que contacts à ouverture | 0,0 |
Nombre de contacts en tant que contacts à fermeture | 0,0 |
