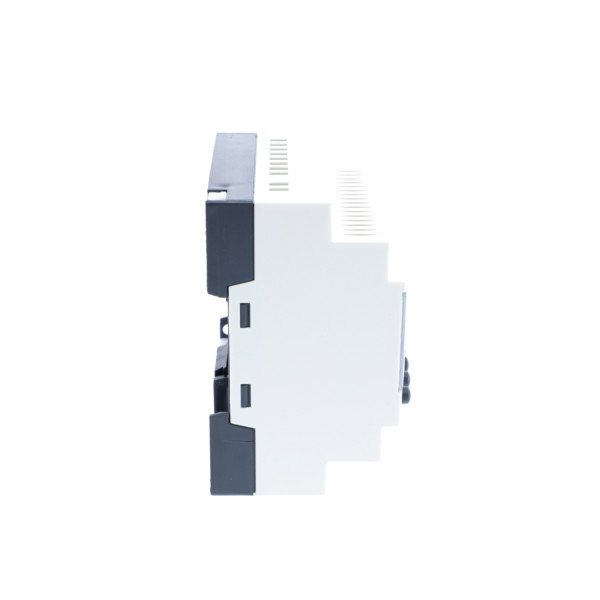

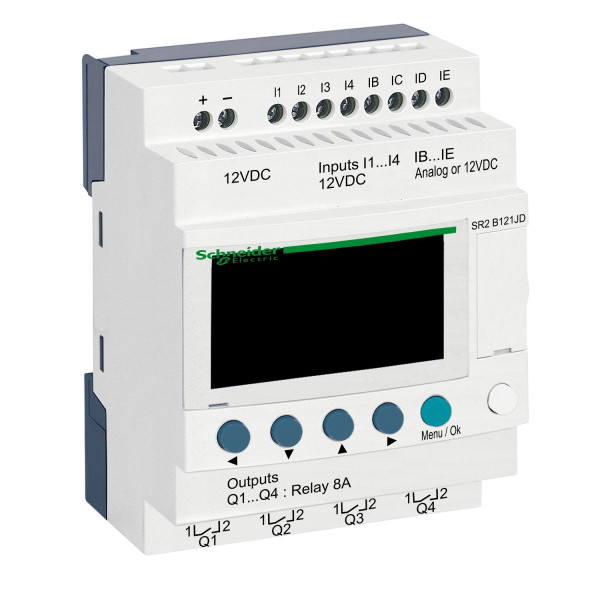

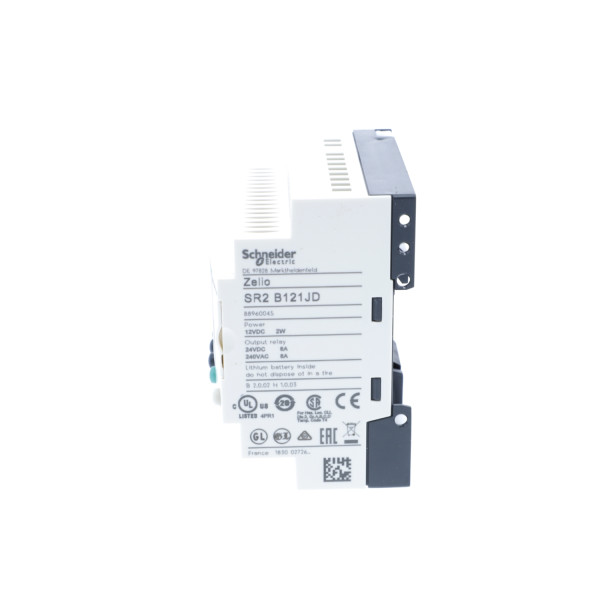

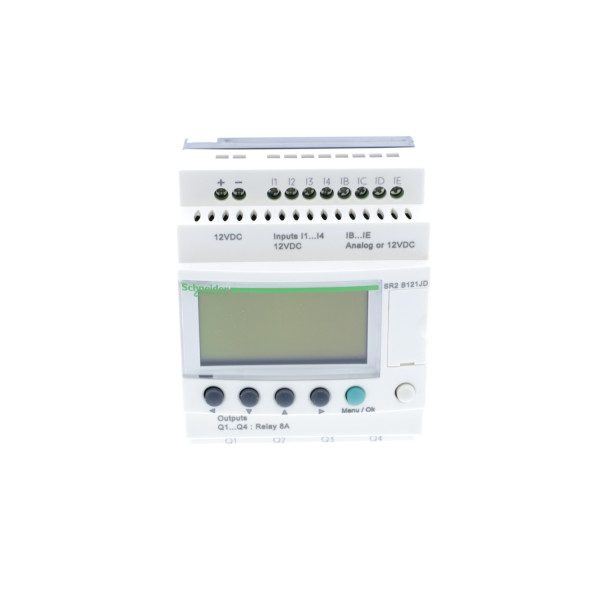

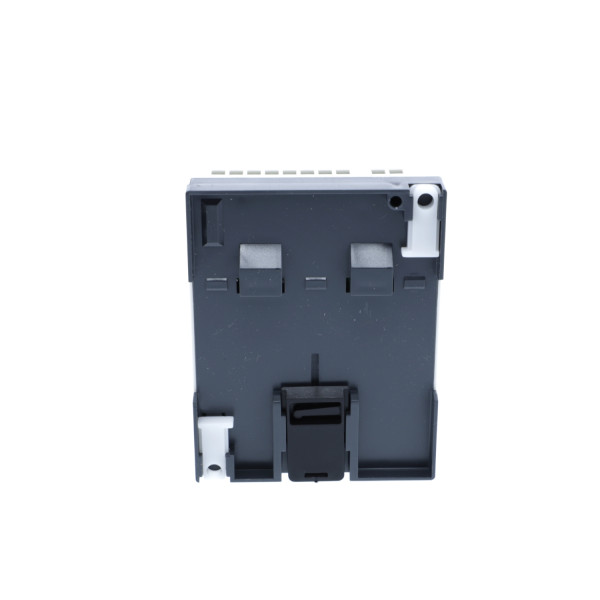

module de protection MODULE LOG. 12 E-S 12 VDC
184.84 € HT 221.81 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 443 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Logic
- Type de produit ou de composant : Relais intelligent compact
- Affichage local : Avec
- Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
- Temps de cycle : 6...90 ms
- Temps de sauvegarde : 10 ans à 25 °C
- Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
- Vérifications : Mémoire du programme à chaque misesous tension
- [us] tension d'alimentation : 12 V
- Limites de la tension d'alimentation : 10.4...14.4 V
- Courant d'alimentation : 120 mA (sans extension)
- Puissance dissipée en w : 1.5 W sans extension
- Protection inversion de polarité : Avec
- Nombre entrées tor : 8 conformément à EN/IEC 61131-2 type 1
- Type d'entrée tor : Résistif
- Tension entrées tor : 12 V DC
- Courant d'entrée tor : 4 mA
- Fréquence de comptage : 1 kHz pour entrée TOR
- Tension état 1 garanti : >= 7 V pour IB à IG utilisés comme circuit d'entrée numérique / >= 5.6 V pour circuit d'entrée numérique I1 à IA et IH à IR
- Tension état 0 garanti : <= 3 V pour IB à IG utilisés comme circuit d'entrée numérique / <= 2.4 V pour circuit d'entrée numérique I1 à IA et IH à IR
- Courant état 1 garanti : >= 2 mA pour circuit d'entrée numérique I1 à IA et IH à IR / >= 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique
- Courant état 0 garanti : < 0.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / < 0.9 mA pour circuit d'entrée numérique I1 à IA et IH à IR
- Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
- Nombre entrées analogiques : 4
- Type d'entrée analogique : Mode commun
- Plage entrées analogiques : 0...10 V / 0...12 V
- Tension maximale admissible : 14,4 V (circuit d'entrée analogique)
- Résolution entrées analogiques : 8 bits à tension maximale
- Valeur du bit de poids faible : 39 mV (circuit d'entrée analogique)
- Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
- Erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique / +/- 6,2 % à 55 °C pour circuit d'entrée analogique
- Précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
- Portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
- Impédance d'entrée : 14 kOhm (IB à IG utilisés comme circuit d'entrée analogique) / 14 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 2.7 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
- Nombre de sorties : 4 relais sortie(s)
- Limites de la tension de sortie : 24...250 V c.a. (sortie relais) / 5...30 V DC (sortie relais)
- Description des contacts : Non pour sortie relais
- Courant thermique de sortie : 8 A pour les 4 sorties (sortie relais)
- Durée de vie électrique : 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1
- Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
- Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
- Durée de vie mécanique : 10000000 cycle (sortie relais)
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
- Horloge : Avec
- Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais
- Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
- Couple de serrage : 0.5 N.m
- Catégorie de surtension : III conformément à EN/IEC 60664-1
- Masse du produit : 0.25 kg
Ancien produit : Telemecanique SR2B121JD
Legrand
LEG004741
Relais temporisé - retardé à l'ouverture
3,0 (2)
Non géré en stock
A commander
176.28 € HT 211.54 € TTC
Legrand
LEG069542
Poussoir NO lumineux Legrand Plexo composable gris - 10 A
En stock
4 produit(s) disponible(s)
11.18 € HT 13.42 € TTC
CBP01360843
Câble électrique rigide U-1000 R2V 5G6mm² noir
4,8 (51)
En stock
3930 mètre(s) disponible(s)
4.66 € HT 5.59 € TTC
Soit un total de 46.60 € HT Soit un total de 55.90 € TTC
Prix au mètre + Forfait Coupe
Legrand
LEG412501
Contacteur domestique silencieux - 230 v~ - 2p - 250 v~/25 a - 2 f
4,8 (19)
En stock
313 produit(s) disponible(s)
39.08 € HT 46.90 € TTC
Schneider Electric
SCHCCT56P001

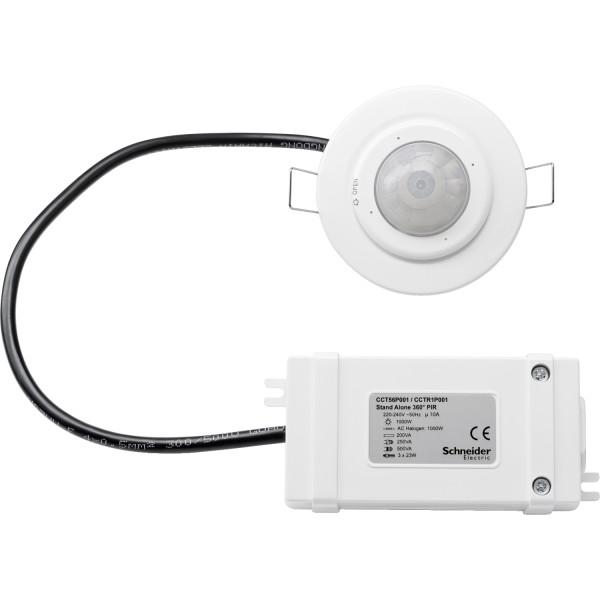

Détecteur de Mouvement Blanc Argus Schneider Electric- Encastré Faux Plafond – 360°
4,7 (3)
En stock
19 produit(s) disponible(s)
36.51 € HT 43.81 € TTC
Caractéristiques techniques
| Largeur | 71,2 mm |
| Hauteur | 90,0 mm |
| Profondeur | 59,5 mm |
| Évolutif | Non |
| Courant de commutation | 8,0 A |
| Avec minuterie | Oui |
| Avec affichage | Oui |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 8,0 |
| Nombre de sorties numériques | 4,0 |
| Nombre d’entrées analogiques | 4,0 |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles en série rs-232 | 1,0 |
| Nombre d'autres interfaces matérielles | 1,0 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Capacité de redondance | Non |
| Avec sortie de relais | Oui |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Oui |
| Appareil d'extension | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Appareil de base | Oui |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 12,0 V |
| Tension d'alimentation cc | 12 V |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties analogiques | 0,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Tension d'alimentation ca 50 hz | 0,0 V |
| Tension d'alimentation ca 60 hz | 0,0 V |
