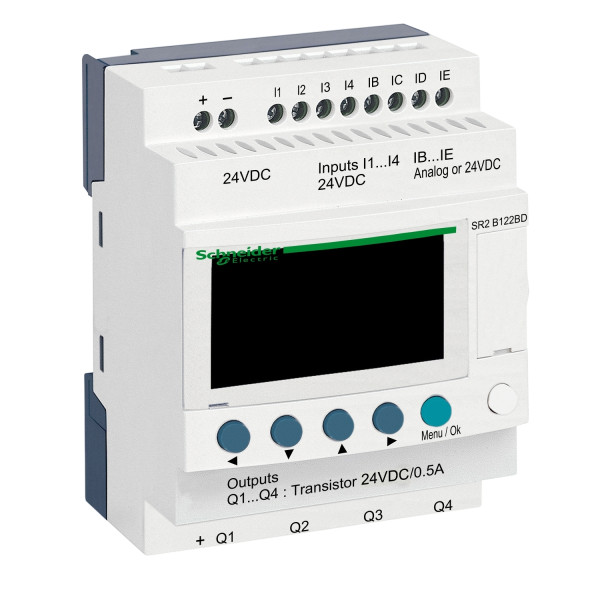

ML 12 E/S TRANSISTOR 24VDC ECRAN & HORL

Description

• Gamme de produits : Zelio Logic
• Type de produit ou de composant : Relais intelligent compact

• Affichage local : Avec
• Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
• Temps de cycle : 6...90 ms
• Temps de sauvegarde : 10 ans à 25 °C
• Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
• Vérifications : Mémoire du programme à chaque misesous tension
• [us] tension d'alimentation : 24 V DC
• Limites de la tension d'alimentation : 19.2...30 V
• Courant d'alimentation : 100 mA (sans extension)
• Puissance dissipée en w : 3 W sans extension
• Protection inversion de polarité : Avec
• Nombre entrées tor : 8 conformément à EN/IEC 61131-2 type 1
• Type d'entrée tor : Résistif
• Tension entrées tor : 24 V DC
• Courant d'entrée tor : 4 mA
• Fréquence de comptage : 1 kHz pour entrée TOR
• Tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR / >= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
• Tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR / <= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
• Courant état 1 garanti : >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / >= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
• Courant état 0 garanti : < 0.75 mA pour circuit d'entrée numérique I1 à IA et IH à IR
• Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
• Nombre entrées analogiques : 4
• Type d'entrée analogique : Mode commun
• Plage entrées analogiques : 0...10 V / 0...24 V
• Tension maximale admissible : 30 V (circuit d'entrée analogique)
• Résolution entrées analogiques : 8 bits
• Valeur du bit de poids faible : 39 mV (circuit d'entrée analogique)
• Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
• Erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique / +/- 6,2 % à 55 °C pour circuit d'entrée analogique
• Précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
• Portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
• Impédance d'entrée : 12 kOhm (IB à IG utilisés comme circuit d'entrée analogique) / 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 7.4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
• Nombre de sorties : 4 transistor sortie(s)
• Tension de sortie : 24 V (sortie transistor)
• Limites de la tension de sortie : 19,2...30 V DC (sortie transistor)
• Courant de charge : 0.5...0.625 A (sortie transistor)
• [ures] tension résiduelle : <= 2 V à phase 1 (sortie transistor)
• Protection surcharge : Avec, sortie transistor
• Protection court-circuit : Avec sortie transistor
• Protection surtension : Avec, sortie transistor
• Horloge : Avec
• Temps de réponse : <= 1 ms (de phase 0 à phase 1) pour sortie transistor / <= 1 ms (de phase 1 à phase 0) pour sortie transistor
• Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
• Couple de serrage : 0.5 N.m
• Catégorie de surtension : III conformément à EN/IEC 60664-1
• Masse du produit : 0.22 kg
