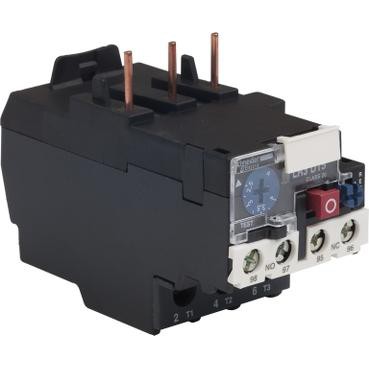

Relais Protec.2,5-4 Cl20 Non Different.+vis

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Différentiel à bilames
Nom abrégé de l'appareil : LR3D
Utilisation du relais : Protection moteur
Accessoires associés : LC1D09LC1D12LC1D18LC1D25LC1D32
Type de réseau : CACC
Zone de réglage de protection thermique : 2.5…4 A
[ui] tension assignée d'isolement : 600 V circuit de puissance se conformer à CSA600 V circuit de puissance se conformer à UL690 V circuit de puissance se conformer à IEC 60947-4-1

Caractéristiques complémentaires :

Fréquence du réseau : 0 à 400 Hz
Support de montage : Rail avec accessoires spécifiquesMontage indépendant
Seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation0.1 A à 250 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 1000 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1
[uimp] tension assignée de tenue aux chocs : 6 kV
Sensibilité à une perte de phase : Courant de déclenchement I 30 % d'Ir sur une phase, le reste au niveau d'Ir se conformer à IEC 60947-4-1
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrierCircuit de puissance : 1.85 N.m - sur borniers à vis-étrier
Largeur : 45 mm
Profondeur : 92 mm
Poids : 0.19 kg
