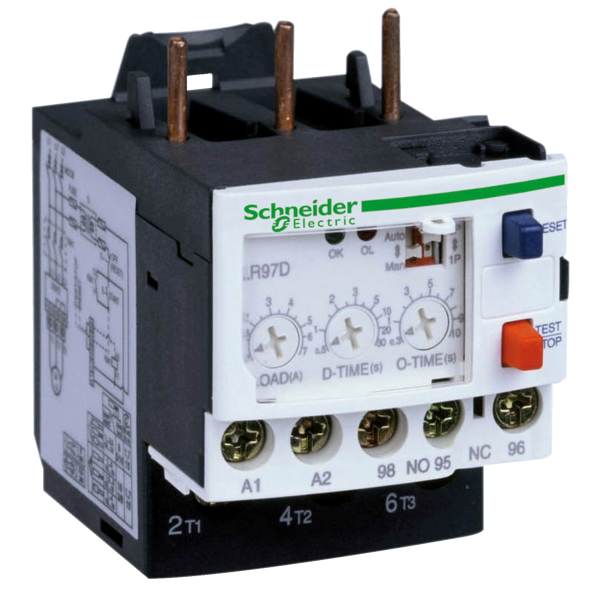

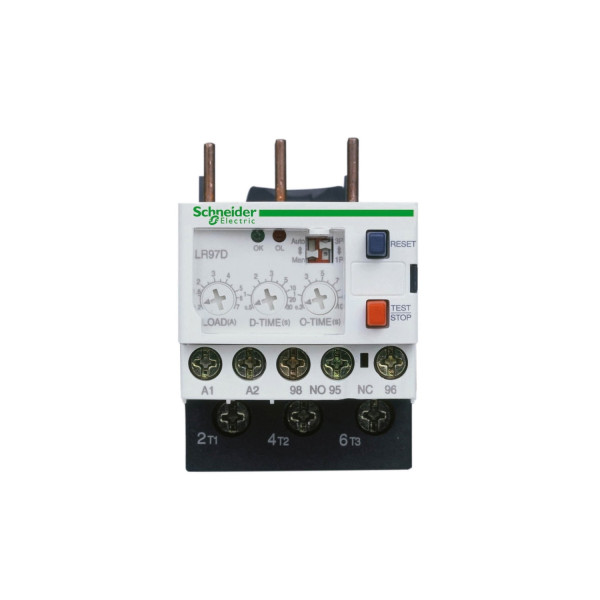

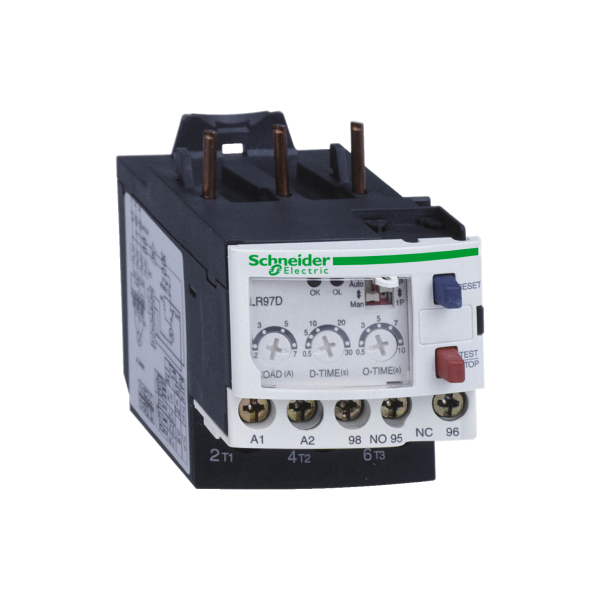

Schneider Electric Relais Elect.5 A 25A

Description

• Gamme de produits : TeSys
• Nom abrégé d'appareil : LR97
• Type de produit ou de composant : Relais de surintensité électronique
• Utilisation du relais : Rotor verrouillé, blocage mécanique I > 3 x Isetting / Surcharge Imax > Isetting / Sensibilité au défaut de phase
• Compatibilité produit : LC1D09...D38
• Type de réseau : AC
• [us] tension d'alimentation : 200...240 V AC
• Zone de réglage de protection thermique : 5...25 A
• [ue] tension assignée d'emploi : 600 V AC 50/60 Hz pour circuit de puissance conformément à CSA / 600 V AC 50/60 Hz pour circuit de puissance conformément à UL / 690 V AC 50/60 Hz pour circuit de puissance conformément à IEC 60947-4-1
• Infos fabricant : Lot de 10

• Fréquence du réseau : 50...60 Hz
• Support de montage : Direct sur le contacteur / Rail
• Seuil de déclenchement : 5...21 A
• Tenue aux ondes de choc : 6 kV conformément à IEC 61000-4-5
• Description des contacts : 1 ''O'' / 1 "F"
• [ith] courant thermique conventionnel : 3 A pour télécommande
• Type de protection : Fusible BS 0,125 - pour télécommande / Disjoncteur GB2 0,125 - pour télécommande / Fusible gG 0,125 - pour télécommande
• Puissance maximum : 28 W à 110 V DC conformément à IEC 60947 / 28 W à 220 V DC conformément à IEC 60947 / 55 W à 24 V DC conformément à IEC 60947 / 55 W à 48 V DC conformément à IEC 60947 / 140 VA à 48 V AC conformément à IEC 60947 / 360 VA à 110 V AC conformément à IEC 60947 / 360 VA à 220 V AC conformément à IEC 60947 / 70 VA à 24 V AC conformément à IEC 60947
• [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : < 3 s
• Remise à zéro : Remise à zéro automatique 120 s fixe / Électrique par l'interruption de l'alimentation électrique pendant au moins 0,1 s / Réinitialisation manuelle
• Gamme de temps : 0,2 à 10 s - bouton temporel O / 0,3 à 10 s - bouton temporel O / 0,5 à 30 s - bouton temporel D
• Fonction de signalisation : 2 DELs
• Mode de raccordement : Control circuit : cable 1 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : cable 1 cable 1...25 mm² - cable stiffness: flexible - without cable end / Power circuit : cable 1 cable 1...4 mm² - cable stiffness: flexible - with cable end / Power circuit : cable 1 cable 1.5...10 mm² - cable stiffness: flexible - without cable end / Power circuit : lug-clamp 1 cable 1...4 mm² - cable stiffness: flexible - with cable end / Power circuit : lug-clamp 1 cable 1.5...10 mm² - cable stiffness: flexible - without cable end / Control circuit : cable 2 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : cable 2 cable 1...25 mm² - cable stiffness: flexible - without cable end / Control circuit : lug-clamp 1 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : lug-clamp 1 cable 1...25 mm² - cable stiffness: flexible - without cable end / Control circuit : lug-clamp 2 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : lug-clamp 2 cable 1...25 mm² - cable stiffness: flexible - without cable end
• Couple de serrage : Télécommande : 0.6...1.2 N.m - sur pince à cosse / Circuit de puissance : 2 N.m - sur câble
• Hauteur : 67.5 mm
• Largeur : 45 mm
• Profondeur : 67.5 mm
• Masse du produit : 0.172 kg
