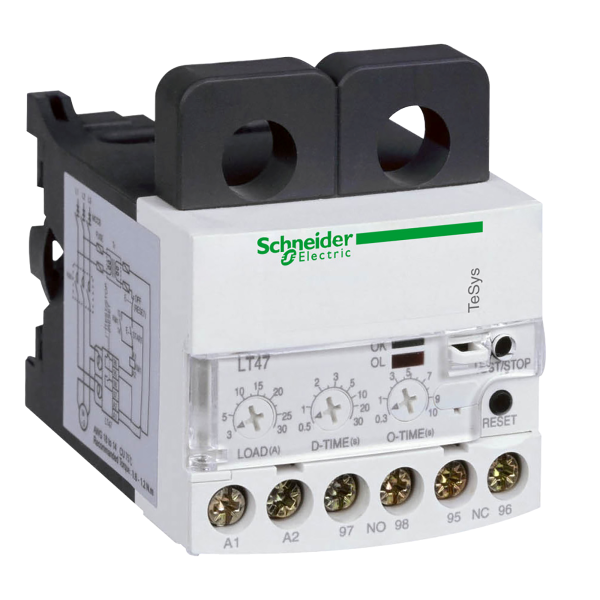

Photo(s) non contractuelle(s)
Schneider Electric Relais Elect.5 A 60A
111.75 € HT 134.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 268 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : TeSys LT electronic over current relays
- Type de produit ou de composant : Electronic over current relay
- Nom abrégé d'appareil : LT47
- Utilisation du relais : Rotor verrouillé, blocage mécanique I > 3 x Isetting / Surcharge Imax > Isetting / Sensibilité au défaut de phase
- [us] tension d'alimentation : 200...240 V AC
- Zone de réglage de protection thermique : 5...60 A
- [ui] tension assignée d'isolement : 600 V AC circuit de puissance conformément à CSA / 600 V AC circuit de puissance conformément à UL / 690 V AC circuit de puissance conformément à IEC 60947-4-1
- Fréquence du réseau : 50...60 Hz
- Support de montage : Rail
- Seuil de déclenchement : 5...50 A
- Compatibilité électromagnétique : Émission transmise par conduction classe A conformément à EN 55011 / Immunité aux interférences électromagnétiques 10 V/m conformément à IEC 61000-4-3 / Tenue aux décharges électrostatiques 8 kV en plein air conformément à IEC 6100-4-11 / Tenue aux décharges électrostatiques 6 kV in direct mode conformément à IEC 6100-4-11 / Immunité aux transitoires rapides 2 kV conformément à IEC 61000-4-4 / Surge withstand 6 kV conformément à IEC 61000-4-5 / Conducted HF disturbances 10 V conformément à IEC 61000-4-6
- Composition contact auxiliaire : 1F+1O
- [ith] courant thermique conventionnel : 3 A pour circuit de signalisation
- Calibre du fusible à associer : 3 A gG pour circuit de signalisation / 3 A BS pour circuit de signalisation
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Gamme de temps : 1...120 s - type de commande R-time / 0.3...30 s - type de commande O-time
- Signalisation locale : 1 DEL (vert) / 1 DEL (rouge)
- Type de commande : Automatique pour raz mode
- Mode de raccordement : Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end / Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end / Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end / Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end
- Couple de serrage : Circuit de signalisation : 0.8...1.7 N.m screw : M3.5
- Hauteur : 70.3 mm
- Largeur : 71 mm
- Profondeur : 77.2 mm
- Masse du produit : 0.192 kg
Ancien produit : Telemecanique LT4760M7A
Caractéristiques techniques
| Mode de pose | Montage séparé |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 200 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 200 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 200 V |
| Classe de déclenchement | Ajustable |
| Type de raccordement du circuit principal | Raccordement à vis |
| Plage de courant ajustable | 60 A |
| Plage de courant ajustable | 60 A |
| Type de tension d'actionnement | Ac |
| Entrée pour fonction de remise à zéro | Oui |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0 |
