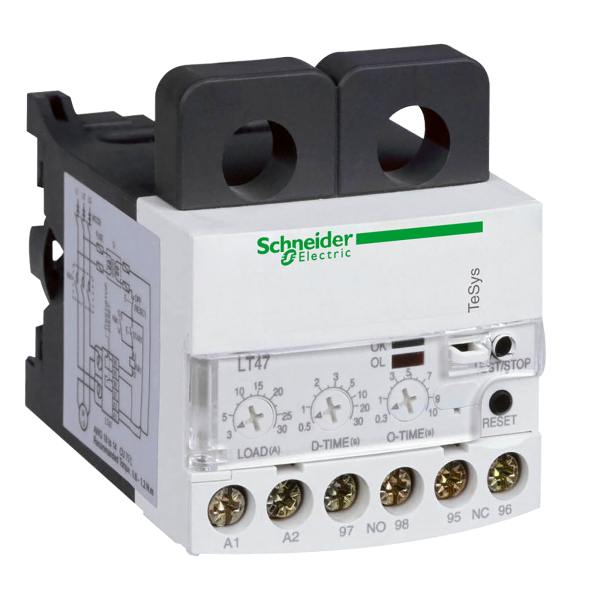

Schneider Electric Relais Elect.3 A 30A

Description

• Gamme de produits : TeSys LT electronic over current relays
• Type de produit ou de composant : Electronic over current relay
• Nom abrégé d'appareil : LT47
• Utilisation du relais : Rotor verrouillé, blocage mécanique I > 3 x Isetting / Surcharge Imax > Isetting / Sensibilité au défaut de phase
• [us] tension d'alimentation : 24 V DC / 24 V AC
• Zone de réglage de protection thermique : 3...30 A
• [ui] tension assignée d'isolement : 600 V AC circuit de puissance conformément à CSA / 600 V AC circuit de puissance conformément à UL / 690 V AC circuit de puissance conformément à IEC 60947-4-1

• Fréquence du réseau : 50...60 Hz
• Support de montage : Rail
• Seuil de déclenchement : 3...25 A
• Compatibilité électromagnétique : Émission transmise par conduction classe A conformément à EN 55011 / Immunité aux interférences électromagnétiques 10 V/m conformément à IEC 61000-4-3 / Tenue aux décharges électrostatiques 8 kV en plein air conformément à IEC 6100-4-11 / Tenue aux décharges électrostatiques 6 kV in direct mode conformément à IEC 6100-4-11 / Immunité aux transitoires rapides 2 kV conformément à IEC 61000-4-4 / Surge withstand 6 kV conformément à IEC 61000-4-5 / Conducted HF disturbances 10 V conformément à IEC 61000-4-6
• Composition contact auxiliaire : 1F+1O
• [ith] courant thermique conventionnel : 3 A pour circuit de signalisation
• Calibre du fusible à associer : 3 A gG pour circuit de signalisation / 3 A BS pour circuit de signalisation
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Gamme de temps : 1...120 s - type de commande R-time / 0.3...30 s - type de commande O-time
• Signalisation locale : 1 DEL (vert) / 1 DEL (rouge)
• Type de commande : Automatique pour raz mode
• Mode de raccordement : Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end / Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end / Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end / Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end
• Couple de serrage : Circuit de signalisation : 0.8...1.7 N.m screw : M3.5
• Hauteur : 70.3 mm
• Largeur : 71 mm
• Profondeur : 77.2 mm
• Masse du produit : 0.192 kg
