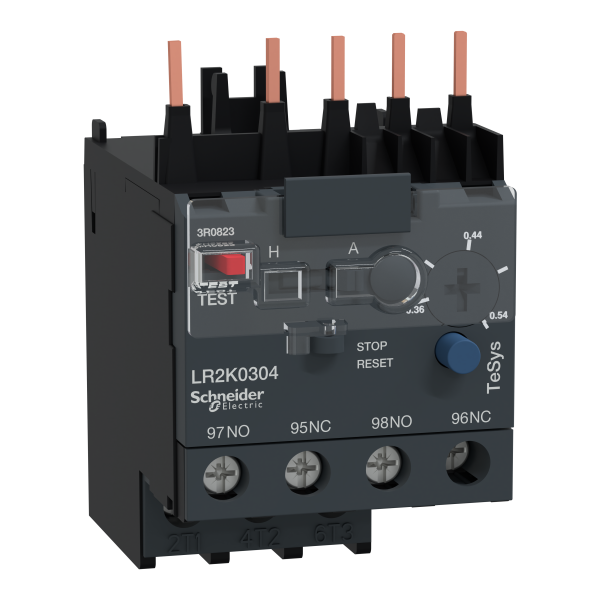

Schneider Electric Relais de Protection Thermique Moteur 0,36 à 0,54 A Classe 10A
43.19 € HT 51.83 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 103 points de fidélité en achetant ce produit
Schneider Electric
SCHLA7K0064
Schneider Electric Bornier Relais Lr2K
Non géré en stock
A commander
11.08 € HT 13.30 € TTC
Description
Caractéristiques principales :- Gamme de produits : Relais de surcharge thermique TeSys K
- Type de produit ou de composant : Relais de surcharge thermique différentielle
- Nom abrégé d'appareil : LR2K
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1K / LP1K / LC7K / LP4K
- Type de réseau : AC / DC
- Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
- Zone de réglage de protection thermique : 0.36...0.54 A
- [ui] tension assignée d'isolement : 690 V circuit de puissance conformément à BS 4941 / 690 V circuit de puissance conformément à IEC 60947 / 750 V circuit de puissance conformément à VDE 0110 gr C / 600 V circuit de puissance conformément à CSA C22.2 No 14
- Fréquence du réseau : <= 400 Hz
- Support de montage : Sous le contacteur
- Composition contact auxiliaire : 1F+1O
- [ith] courant thermique conventionnel : 6 A pour circuit de signalisation
- [ue] tension assignée d'emploi : <= 690 V pour circuit de puissance / 690 V AC AC-15 pour circuit de signalisation / 250 V DC DC-13 pour circuit de signalisation
- Calibre du fusible à associer : 6 A gG pour circuit de signalisation conformément à VDE 0660 / 6 A gG pour circuit de signalisation conformément à IEC 60947
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Puissance dissipée par pôle : 2 W
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Signalisation locale : Indicateur de déclenchement (jaune)
- Type de commande : Rouge bouton-poussoir trip test function / Bleu bouton-poussoir stop and manual reset / Sélecteur manual or automatic pour raz mode
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.34...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
- Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 65 mm
- Masse du produit : 0.145 kg
Ancien produit : Telemecanique LR2K0304
Caractéristiques techniques
| Mode de pose | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Classe 10 a |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 0,54 A |
| Plage de courant ajustable | 0,36 A |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
