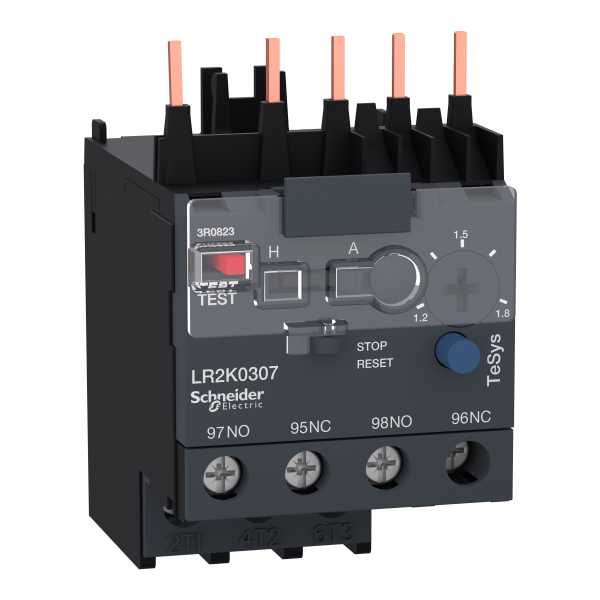

Schneider Electric Relais de Protection Thermique Moteur 1,2 à 1,8 A Classe 10A

Description

• Gamme de produits : Relais de surcharge thermique TeSys K
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LR2K
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1K / LP1K / LC7K / LP4K
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 1.2...1.8 A
• [ui] tension assignée d'isolement : 690 V circuit de puissance conformément à BS 4941 / 690 V circuit de puissance conformément à IEC 60947 / 750 V circuit de puissance conformément à VDE 0110 gr C / 600 V circuit de puissance conformément à CSA C22.2 No 14

• Fréquence du réseau : <= 400 Hz
• Support de montage : Sous le contacteur
• Composition contact auxiliaire : 1F+1O
• [ith] courant thermique conventionnel : 6 A pour circuit de signalisation
• [ue] tension assignée d'emploi : <= 690 V pour circuit de puissance / 690 V AC AC-15 pour circuit de signalisation / 250 V DC DC-13 pour circuit de signalisation
• Calibre du fusible à associer : 6 A gG pour circuit de signalisation conformément à VDE 0660 / 6 A gG pour circuit de signalisation conformément à IEC 60947
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Puissance dissipée par pôle : 2 W
• Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
• Signalisation locale : Indicateur de déclenchement (jaune)
• Type de commande : Rouge bouton-poussoir trip test function / Bleu bouton-poussoir stop and manual reset / Sélecteur manual or automatic pour raz mode
• Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.34...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
• Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Hauteur : 58 mm
• Largeur : 45 mm
• Profondeur : 65 mm
• Masse du produit : 0.145 kg
